alüminyum alaşımlı döküm kalıp çözümleri

yüksek hacimli alüminyum alaşımlı döküm kalıp çözümleri

Yüksek kaliteli alüminyum alaşımlı döküm kalıpları, dökümlerin boyutsal doğruluğunu, yüzey kalitesini ve üretim istikrarını doğrudan belirler ve otomotiv parçaları, elektronik ısı emiciler, endüstriyel muhafazalar, ev aletleri ve çeşitli hassas alüminyum alaşımlı bileşenlerin seri üretimi için uygundur.

Açıklama

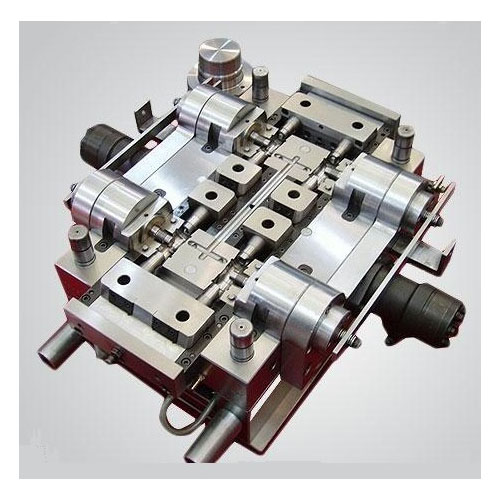

Alüminyum alaşımlı döküm kalıbı, alüminyum alaşımlı döküm üretiminde kullanılan temel alettir ve erimiş metalin kalıba doldurulması, soğutulması, şekillendirilmesi ve çıkarılması gibi işlevlerden sorumludur.

Kalıp malzemeleri ve yüzey işlemleri:

  1. Kalıp çelikleri: Yaygın malzemeler arasında H13, S136 ve 420 gibi ısıya ve aşınmaya dayanıklı kalıp çelikleri bulunur. Alüminyum alaşımının türüne ve üretim hacmine göre uygun kalite seçilmeli ve uygun ısıl işlem uygulanmalıdır.
  2. Yüzey işlemi: Nitrürleme, krom kaplama, PVD veya diğer yüzey sertleştirme işlemleri gibi işlemler, aşınma direncini ve alüminyum yapışma önleme özelliklerini iyileştirmek, kalıp ömrünü uzatmak ve yüzey kalitesini iyileştirmek için kullanılır.
  3. Isıl işlem ve tavlama: Hassas ısıl işlem süreçleri (söndürme, tavlama ve yaşlandırma) kalıp sertliğini ve tokluğunu artırabilir, termal çatlama ve deformasyon riskini azaltabilir.

Kalıp yapısı ve tasarımının önemli noktaları:

  1. Boşluk ve çekirdek doğruluğu: Kalıp kapanma konumunu ve boşluk tutarlılığını sağlamak için uygun tolerans geçişleri ve konumlandırma yapıları kullanın, böylece kararlı boyutsal doğruluk elde edin.
  2. Soğutma sistemi tasarımı: Kalıp sıcaklığını kontrol etmek, katılaşma döngülerini kısaltmak ve termal gerilimi ve çarpılmayı azaltmak için soğutma kanallarını (veya gömülü soğutma borularını) uygun şekilde düzenleyin.
  3. Girişler ve kanallar: Giriş tiplerini ve konumlarını optimize edin ve düzgün eriyik dolumu sağlamak ve gözeneklilik ve soğuk kapanmaları önlemek için uygun akış dağıtıcıları ve taşma/havalandırma özellikleri tasarlayın.
  4. Çıkarma ve kaydırma mekanizmaları: Güvenli ve güvenilir çıkarma ve boşaltma sağlamak ve döküm hasarını azaltmak için parça geometrisine göre ejektör pimleri, plakalar veya kaydırıcılar tasarlayın.
  5. Havalandırma ve havalandırma olukları: Hapsolmuş havayı ve yanık izlerini azaltmak için ayırma hatlarında ve kritik konumlarda etkili havalandırma kanalları tasarlayın.

Kalıp üretim süreçleri:

  1. Hassas işleme: Yüksek hassasiyetli boşluk ve çekirdek işleme elde etmek için CNC frezeleme, tel EDM, yavaş beslemeli tel kesme, batırma EDM ve taşlama gibi süreçleri kullanın.
  2. Montaj ve hata giderme: Isıl işlemden sonra, kalıp bileşenlerini hassas bir şekilde monte edin, uyum denetimleri gerçekleştirin ve doğru kapatma, çıkarma ve ayırma hareketini sağlamak için deneme kalıplama parametre ayarlamaları yapın.
  3. Deneme kalıplama ve düzeltme: Deneme kalıplama yoluyla ilk ürünleri elde edin, kusurları analiz edin ve geçit, soğutma ve çıkarma parametrelerini ayarlayın; gerekirse boşluk düzeltmesi yapın.

Alüminyum alaşımlı döküm kalıplarının tipik uygulama alanları:

  1. Otomotiv endüstrisi: motor bileşenleri, şanzıman parçaları ve gövde aksesuarları gibi yüksek mukavemetli ve yüksek hassasiyetli alüminyum alaşımlı parçalar.
  2. Elektronik ve ısı emici bileşenler: ısı emici muhafazalar, kanatçıklar ve yapısal braketler gibi iyi ısı iletkenliği ve yüzey kalitesi gerektiren parçalar.
  3. Endüstriyel ekipman ve muhafazalar: motor muhafazaları, şanzıman kasaları ve alet muhafazaları gibi orta ve büyük boyutlu alüminyum parçalar.
  4. Tüketici ürünleri: yüksek kaliteli görünüm gerektiren cihaz panelleri, dekoratif bileşenler ve alüminyum alaşımlı parçalar.
