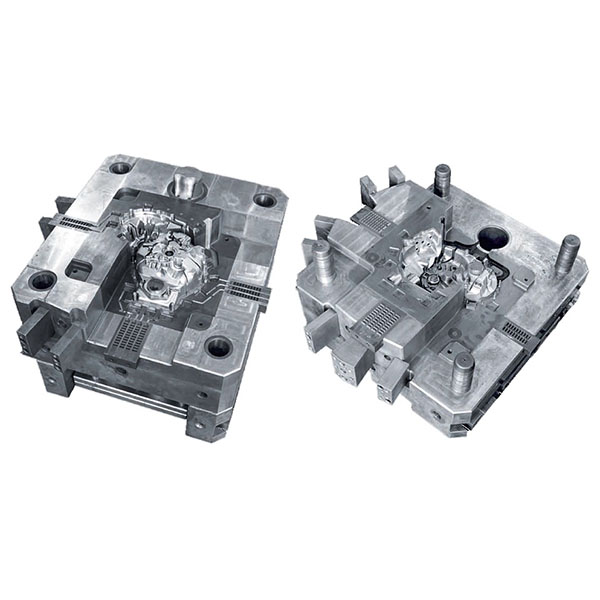

OEM hassas parçalar için debriyaj muhafazası döküm kalıbı

Debriyaj muhafazası döküm kalıpları, optimize edilmiş geçit ve soğutma sistemleri, güvenilir havalandırma yapıları ve yüksek hassasiyetli boşluk işleme ile birleştirildiğinde, yüksek yoğunluklu, hassas boyutlara ve mükemmel yüzey kalitesine sahip muhafazaları istikrarlı bir şekilde üretebilir ve otomotiv güç aktarma sistemlerinde ve ilgili endüstriyel ekipmanlarda yaygın olarak kullanılır.

Kalıp malzemeleri ve yüzey işlemleri:

1. Kalıp malzemeleri: Yüksek ısıya dayanıklı ve yüksek termal yorulmaya dayanıklı kalıp çelikleri yaygın olarak seçilir ve hizmet ömrünü uzatmak için üretim döngüsü ve malzeme türüne göre uygun ısıl işlem uygulanır.
2. Yüzey güçlendirme: Malzeme yapışmasını azaltmak, aşınma direncini artırmak ve kalıptan çıkarma performansını iyileştirmek için boşluk yüzeylerine nitrürleme, krom kaplama veya PVD kaplama gibi işlemler uygulanır.
3. Korozyon koruması ve sızdırmazlık: Uzun vadeli istikrarlı üretim sağlamak için soğutma kanallarına, sızdırmazlık yüzeylerine ve kanallara korozyon koruma işlemleri ve yüksek hassasiyetli geçmeler uygulanır.

Yapı ve tasarımın önemli noktaları:

1. Boşluk tasarımı: Eşit doldurma, temizlik kolaylığı ve sonraki işleme ihtiyaçlarına uygunluğu sağlamak için, debriyaj muhafazasının geometrisi ve montaj gereksinimlerine göre ayırma yüzeylerini, havalandırma yarıklarını ve yuvarlama kenarlarını optimize edin.
2. Kanal ve giriş sistemi: Erime akış hızını ve doldurma sırasını kontrol etmek, hava sıkışmasını, soğuk kapanmayı ve gerilme yoğunlaşmasını önlemek için makul giriş ve kanal şemaları tasarlayın.
3. Soğutma sistemi: Kalıp sıcaklığının sabit kalmasını sağlamak, katılaşma süresini kısaltmak ve termal deformasyonu azaltmak için düzgün sirkülasyonlu soğutma kanalları veya yerel soğutma devreleri düzenleyin.
4. Çıkarma ve kalıptan çıkarma mekanizmaları: Döküm yüzeyine zarar vermeden sorunsuz kalıptan çıkarma sağlamak için güvenilir çıkarma sistemleri, kaydırıcılar ve ayırma mekanizmaları tasarlayın.
5. İşleme toleransları ve konumlandırma referansları: Montaj ve işleme doğruluğunu sağlamak için sonraki işleme için makul toleranslar ayırın ve net konumlandırma referansları ve sıkıştırma yapıları tasarlayın.

Üretim süreçleri:

1. Hassas işleme: Boşlukların ve çekirdeklerin boyutlarını ve yüzey kalitesini sağlamak için CNC frezeleme, tel EDM (WEDM), yavaş beslemeli tel kesme, batırma EDM ve hassas taşlama süreçlerini kullanın.
2. Isıl işlem ve montaj: Kritik kalıp bileşenleri, ısıl işlemden geçirildikten sonra gerilim giderme ve hassas montaj işlemlerine tabi tutulur; kapanma doğruluğunu ve senkronize hareketi sağlamak için uyum kontrolü ve boşluk düzeltmesi yapılır.
3. Sızdırmazlık ve boru işleme: Soğutma ve havalandırma sistemleri için yüksek kaliteli sızdırmazlık yüzeyleri ve bağlantı parçaları işleyin ve uzun vadeli istikrarlı çalışmayı sağlamak için basınca dayanıklı su ve hava hatları düzenleyin.
4. Yüzey bitirme: Kalıp çıkarma performansını korurken, hedef döküm yüzey gereksinimlerini karşılamak için boşluk yüzeylerinde parlatma veya doku işlemi gerçekleştirin.

Debriyaj muhafazası kalıp döküm kalıplarının tipik uygulama alanları:

1. Binek otomobiller ve ticari araçların güç aktarma sistemleri için debriyaj muhafazalarının seri üretimi.
2. İnşaat makineleri ve ticari ekipmanlar için muhafaza ve bağlantı parçalarının imalatı.
3. Yüksek yoğunluk, iyi yüzey kalitesi ve kararlı boyutlar gerektiren döküm gövde parçaları.

Bakım ve onarım:

1. Günlük kontrol: Kılavuz direklerin, kaydırıcıların, contaların, soğutma kanallarının ve bağlantı elemanlarının aşınma durumunu düzenli olarak kontrol edin ve boşluk kalıntılarını temizleyin.
2. Yüzey bakımı: Yapışmaya eğilimli alanları parlatın veya yapışmayı önleyici kaplamalar uygulayın ve havalandırma kanallarını temiz tutun.
3. Periyodik bakım: Üretim ritmine göre bakım programları oluşturun, aşınmış parçaları derhal değiştirin ve kalıp ömrünü uzatmak için bakım geçmişini kaydedin.
