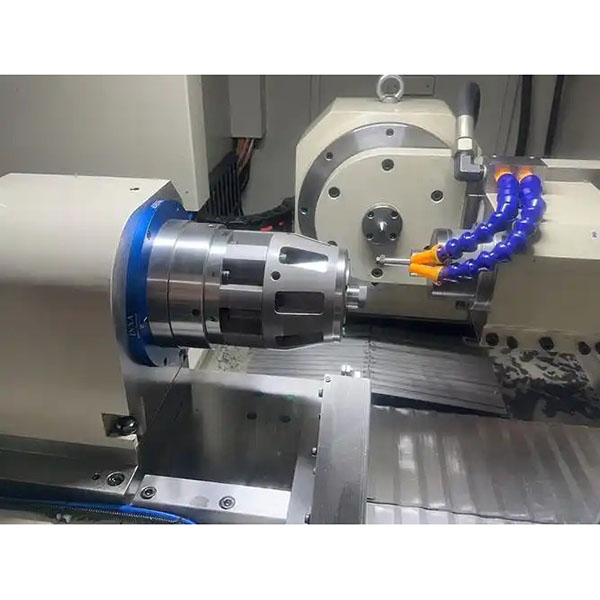

Hassas toleranslar ve ince yüzey kalitesi için CNC taşlama

CNC taşlama, dış silindirik taşlama, iç taşlama, merkezsiz taşlama, yüzey taşlama, profil/form taşlama ve takım taşlama gibi birçok türü kapsayabilir. Metaller, seramikler ve sert alaşımlar gibi zor malzemelerin yüksek hassasiyetli işlenmesi için uygundur.

CNC taşlamanın temel avantajları:

1. Yüksek boyutsal ve geometrik doğruluk: ±0,005–±0,01 mm veya daha iyi bir şekilde rutin olarak kararlıdır. Yuvarlaklık, silindiriklik, düzlük ve diklik kontrolü daha güvenilirdir.
2. Düşük yüzey pürüzlülüğü: yüzey pürüzlülüğü Ra genellikle 0,2–0,8 μm’ye ulaşır (malzeme ve tekerleğe bağlı olarak) ve rulmanlar, contalar ve kayar geçmeler için gereksinimleri karşılar.
3. Kararlılık ve tutarlılık: CNC programları, sabit hız/sabit yüzey hızı ve tekerlek dengeleme, parti tutarlılığını sağlar ve işlem dalgalanmalarını azaltır.
4. İşlenmesi zor malzemeler için uygundur: Sertleştirilmiş çelik, sert alaşımlar, seramikler, titanyum alaşımları, nikel bazlı alaşımlar ve diğer yüksek sertlikteki veya kırılgan malzemeleri güvenilir bir şekilde işler.
5. Ekonomik ve güvenilir: son finiş aşamasında geçiş oranını artırarak, sonraki düzeltme ve yeniden işleme maliyetlerini azaltır.

CNC taşlama için uygulanabilir malzemeler ve iş parçası türleri:

1. Malzemeler: su verilmiş/temperlenmiş çelikler, paslanmaz çelik, alüminyum alaşımları (tekerlek eşleştirme gereklidir), bakır alaşımları, titanyum alaşımları, nikel bazlı alaşımlar, sert alaşımlar (karbürler), seramikler, cam seramikler vb.
2. İş parçaları: miller, manşonlar, kayar elemanlar, kalıp konturları, kesici takımlar ve ölçü aletleri, valf çekirdekleri ve yuvaları, pompa milleri ve rotorlar, lineer kılavuz kızakları, hassas düz parçalar vb.

Taşlama tekerleği türleri:

1. Alüminyum oksit (A/WA): genel çelik parçalar ve orta sertlikteki malzemeler.
2. Silisyum karbür (GC): dökme demir, demir dışı metaller ve kırılgan malzemeler için uygundur.
3. Elmas (D): sert alaşımlar (sertleştirilmiş karbür), seramikler ve cam seramikler için uygundur.
4. Kübik bor nitrür (CBN): sertleştirilmiş çelikler ve yüksek sertlikteki demirli malzemeler için uygundur; yüksek verimlilik ve düşük aşınma.

Ekipman ve konfigürasyon:

1. Ekipman: CNC dış/iç taşlama makineleri, CNC merkezsiz taşlama makineleri, CNC yüzey taşlama makineleri, CNC profil taşlama makineleri, CNC takım taşlama makineleri. Yüksek rijitlikli iş mili, hassas kılavuz raylar ve kararlı bir soğutma sistemi tercih edilmelidir.
2. Bağlanma türleri: vitrifiye (seramik), reçine, metal, elektrokaplama vb. Malzeme ve hassasiyet gereksinimlerine göre seçilir.
3. Taş tane boyutu ve sertliği: ince tane ve orta sertlikte finiş taşlama; daha kaba tane ve daha yüksek sertlikte kaba taşlama. Kendiliğinden bileme ve şekil koruma arasında denge sağlanmalıdır.
4. Sıkıştırma ve destek: üç çeneli/dört çeneli mandrenler, merkezler ve merkez delikleri, merkezsiz destekler ve ayar tekerlekleri. İnce cidarlı parçalar için özel fikstürler ve düşük gerilimli sıkıştırma kullanın.

Proses parametre ayarları:

1. Tekerlek yüzey (çevresel) hızı: tekerlek malzemesi ve iş parçası malzemesine göre ayarlanır, genellikle 20–45 m/s; CBN/elmas daha yüksek olabilir (ekipman ve tekerlek güvenlik özelliklerine uyun).
2. İlerleme ve kesme derinliği: Isı ve deformasyonu kontrol etmek için küçük derinlikler ve sabit ilerleme. Son taşlama, mikro kesimler ve kıvılcım çıkarma kullanır.
3. Soğutma ve yağlama: Termal deformasyonu ve yanma riskini azaltmak için yeterli, yönlendirilmiş soğutma. Filtreleme hassasiyeti, soğutma sıvısının temizliğini sağlar.

Proses akışı referansı:

1. Ön işleme: çizimleri ve toleransları gözden geçirin; malzemenin ısıl işlem durumunu onaylayın; tekerlek tipi, kum ve bağlayıcıyı seçin; soğutucu ve filtreleme seviyesini ayarlayın.
2. Sıkıştırma ve hizalama: eş eksenlilik ve referans tutarlılığını sağlayın; mil parçaları için merkez deliğin doğruluğunu ve sağlam desteği sağlayın.
3. Kaba ve son taşlama: kaba taşlamada toleransı kaldırın, ardından son taşlama ile boyuta getirin; kritik yüzeyler için kıvılcım durdurma ölçümü ve programlanmış telafi kullanın.
4. Düzeltme ve telafi: tekerlek şeklini ve keskinliğini korumak için elmas düzelticiler veya işlem içi düzeltme kullanın; boyutsal telafi ve termal sapma telafisini programlayın.
5. Muayene ve çapak alma: işlem sırasında/çevrimdışı boyutsal ve geometrik kontroller yapın; gerektiğinde hafif çapak alma ve temizleme işlemi yapın.

Kalite kontrol ve inceleme:

1. Boyutlar ve geometri: boyut, yuvarlaklık, düzlük, eş eksenlilik vb. kontrolleri için mikrometre, delik ölçer, hava ölçer, tıkaç/halka ölçer, yuvarlaklık test cihazı ve CMM kullanın.
2. Yüzey kalitesi: Ra/Rz için pürüzlülük test cihazı kullanın; yanık, çatlak ve çizik için mikroskobik inceleme yapın.
3. Kararlılık: SPC istatistikleri, ilk parça/işlem içi/son inceleme rutinleri oluşturun; tekerlek ömrü ve bileme döngülerini kaydedin, termal sapma ve boyutsal eğilimleri izleyin.
4. İzlenebilirlik: inceleme raporları, malzeme ve ısıl işlem parti kayıtları ve işlem parametre günlükleri sağlayın.

CNC taşlama için yaygın uygulama senaryoları:

1. Rulmanlar ve sızdırmazlık bileşenleri: yuvarlanma yolları, halkalar, sızdırmazlık uyum yüzeyleri.
2. Hidrolik ve pnömatik: valf çekirdekleri, valf yuvaları, yuvarlaklık ve pürüzlülüğün kritik olduğu kayar geçme parçaları.
3. Aletler ve ölçü aletleri: rahatlama yüzleri, form taşlama ve ölçü boyutlandırma.
4. Kalıplar ve hassas profiller: boşluklar, çekirdekler, kılavuz sütunları ve burçlar, ekler ve hassas düzlükler.
5. Havacılık ve tıp: yüksek mukavemetli, yüksek sertlikteki malzemelerde kritik birleşme yüzeyleri ve mikro özellikler.
6. Elektronik ve yarı iletkenler: hassas düz yüzeyler, kılavuz raylar ve ısı emici temas yüzeyleri.

CNC taşlama ile tornalama, frezeleme ve farklı taşlama türlerinin karşılaştırması:

1. Tornalama ve frezeleme: yüksek verimlilik ve esnek şekil oluşturma, ancak nihai hassasiyet ve yüzey kalitesi genellikle ince taşlamadan daha düşüktür; genellikle taşlama ile birleştirilir.
2. Dış/iç taşlama: Dönen yüzeylerin ve deliklerin yüksek hassasiyetli boyutlandırılması ve geometrik kontrolü için kullanılır.
3. Merkezsiz taşlama: toplu şaft parçası işleme için yüksek verimli, yüksek tutarlılıkta çözüm.
4. Yüzey taşlama: düzlük ve yüzey pürüzlülüğünü sağlar; referans yüzeyler için uygundur.
5. Profil ve takım taşlama: yüksek hassasiyetli şekillendirme ve yeniden bileme ile karmaşık eğriler/profiller ve hassas takım geometrileri elde edilir.
