Zorlu kullanım durumları için alümina seramiklerin CNC işlenmesi

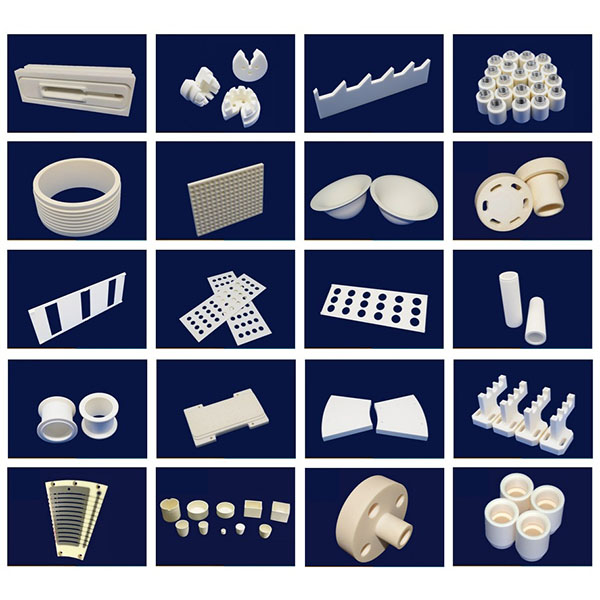

CNC ile işlenmiş alümina seramik ürünler, elektrik yalıtımı, sızdırmazlık bileşenleri, aşınmaya dayanıklı astarlar, sensör destekleri, valf yuvaları ve yüksek sıcaklıkta çalışan yapısal parçalar gibi alanlarda yaygın olarak kullanılmaktadır.

CNC ile işlenmiş alümina seramiklerin başlıca avantajları:

1. Alüminanın işlenmesinde kapsamlı deneyim, malzeme kırılma ve talaş tahliye özelliklerine aşinalık, işleme kusur oranlarını azaltma.
2. Mikron düzeyinde veya daha yüksek doğruluk gereksinimlerini destekleyen hassas boyutsal ve geometrik kontrol (geometri ve malzemeye bağlı olarak).
3. İç deliklerin ve eşleşme yüzeylerinin düşük pürüzlülüğünü ve iyi geometrik formunu sağlamak için elmas takımlar ve ultra ince taşlama/parlatma işlemleri.
4. İnce cidarlı parçalarda işleme gerilmesini ve deformasyon riskini azaltmak için profesyonel sabitleme, sıcaklık kontrolü ve titreşim kontrolü çözümleri.
5. Prototip doğrulama ve tutarlı parti teslimatını destekleyen eksiksiz kalite yönetimi ve işlevsel test sistemleri.

Ekipman ve takımlar:

1. Makineler: Dış profillerin, iç deliklerin, uç yüzlerin ve karmaşık boşlukların çok işlemli işlenmesini sağlamak için yüksek rijitlikte CNC torna tezgahları, üç eksenli ve beş eksenli işleme merkezleri, iç/dış silindirik taşlama makineleri, torna-taşlama bileşik makineleri ve ultra hassas iş milleri.
2. Aletler ve sarf malzemeleri: Elmas tornalama aletleri, elmas uçlu frezeler, elmas taşlama taşları, PCD aletler ve ultra sert kaplamalı aletler, ultra ince aşındırıcılar ve parlatma sarf malzemeleri ile birlikte; alet geometrileri ve kesme/taşlama parametreleri farklı alümina sınıfları için optimize edilmiştir.
3. Yardımcı sistemler: Sıcaklık kontrolü ve termostatik fikstürler, titreşim bastırma cihazları, partikül filtrasyonlu ultra yüksek basınçlı soğutma, çevrimiçi ölçüm ve otomatik yükleme/boşaltma sistemleri, işleme stabilitesini ve parti tutarlılığını artırmak için.

Alümina seramiklerin CNC işlenmesi için ana işleme yöntemleri:

1. Hassas tornalama ve delme: Dış ve iç referansları belirleyin, kaba ve yarı finiş işlemlerini gerçekleştirin ve eşmerkezlilik ve eksenel boyutları kontrol edin.
2. Elmas taşlama ve honlama: Kaba işleme, ince işleme ve honlama geçişleri kullanarak, yatak geçişleri ve sızdırmazlık arayüzleri için uygun olan sıkı iç delik toleransları ve düşük yüzey pürüzlülüğü elde edin.
3. Ultrasonik titreşim destekli işleme (USM): Kesme kuvvetlerini azaltmak ve çatlak yayılmasını önlemek için ince cidarlı, ince veya karmaşık özelliklere ultrasonik titreşim uygulayın.
4. EDM ve mikro işleme kesme: Karmaşık iç boşluklar, kör delikler ve yerleştirme yuvaları gibi doğrudan işlenmesi zor yerel geometrileri hassas bir şekilde kesin.
5. Parlatma ve kimyasal mekanik parlatma (CMP): Sürtünmeyi azaltmak ve parçacık sıkışmasını en aza indirmek için sızdırmazlık yüzeylerinde ve kritik eşleşme yüzeylerinde ayna kalitesinde yüzeyler oluşturun.

Soğutma, talaş tahliyesi ve fikstür tasarımı:

1. Soğutma stratejileri: Kontrollü soğutma ve yüksek filtreli yağlayıcılar kullanın ve gerektiğinde, yerel aşırı ısınma, termal stres veya boyutsal sapmayı önlemek için soğutma sıvısı sirkülasyonu ve sıcaklık kontrollü fikstürlerle birleştirin.
2. Talaş tahliyesi ve temizleme: Takım yolları ve talaş kanallarını optimize edin ve ultrasonik ve yüksek basınçlı temizleme, vakumlu talaş giderme ve hava üfleme kullanarak parçacıkların işlenmiş yüzeylere gömülmesini ve geçme hassasiyetini etkilemesini önleyin.
3. Sabitleme çözümleri: Sıkıştırma kaynaklı gerilme yoğunlaşmalarını azaltmak ve ince cidarlı parçaların deformasyonunu önlemek için elastik konumlandırma ve gerilme dağılım tasarımları kullanan özel mandreller, eşmerkezli destekler ve çok noktalı destek sabitlemeleri.

İşlenebilir malzemeler ve tipik uygulamalar:

1. Malzemeler: Çeşitli alümina seramikler (farklı derecelerde Al2O3 ve modifiye sistemler), alümina bazlı kompozit seramikler ve kaplamalı alümina seramikler.
2. Tipik uygulamalar: Elektrik ve elektronik yalıtım bileşenleri, seramik burçlar ve astarlar, sızdırmazlık halkaları ve valf yuvaları, aşınmaya dayanıklı astarlar, sensör destek yapıları, pompa ve sıvı kontrol bileşenleri, tıbbi ve optik parçalar vb.

Tasarım önerileri ve üretim notları:

1. Duvar kalınlığı ve uzunluk-çap oranı: Aşırı ince duvarlar veya aşırı büyük uzunluk-çap oranlarından kaçının. Üretilebilirliği ve nihai parça mukavemetini iyileştirmek için gerektiğinde tasarımda sıkıştırma alanlarını koruyun veya sertleştirme nervürleri ekleyin.
2. Pahlar ve yuvarlatmalar: Gerilme yoğunluğunu azaltmak ve takım geçişini ve montajı kolaylaştırmak için delik girişlerinde, uç yüzlerinde ve montaj kenarlarında uygun pahlar veya yuvarlatmalar sağlayın.
3. İşleme toleransı ve toleranslar: Çizimlerde kaba ve ince işleme toleranslarını ve montaj uyum toleranslarını açıkça belirtin; son taşlama ve test montajı için kritik eşleşme yüzeylerinde malzeme ayırın.
4. Sinterleme ve boyutsal varyasyon: Alümina sinterleme sonrası boyutsal sapmaları ve kalıntı gerilmeleri dikkate alın; gerektiğinde, işleme toleransı ayırın veya süreçte telafi stratejileri uygulayın.

İşleme hassasiyeti ve yüzey kalitesi:

1. Boyutsal ve geometrik doğruluk: Aşamalı işleme, çevrimiçi ölçüm ve düzeltme yoluyla, dış çap, iç çap, eşmerkezlilik ve uç yüz paralelliği, yüksek hassasiyetli uyum gereksinimlerini karşılamak için sıkı bir şekilde kontrol edilebilir.
2. Yüzey pürüzlülüğü: Taşlama, honlama ve parlatma işlemlerini birleştirerek, iç deliklerde ve eşleşme yüzeylerinde düşük Ra yüzeyler elde edilebilir ve böylece çalışma düzgünlüğü ve hizmet ömrü iyileştirilebilir.
3. Kusur kontrolü: Proses parametrelerini, aşamalı gerilim gidermeyi ve gerekli mikroskobik veya tahribatsız muayeneleri (örn. optik mikroskopi, X/CT) optimize ederek çatlakları, yontulmaları ve kalıntıları en aza indirin.
