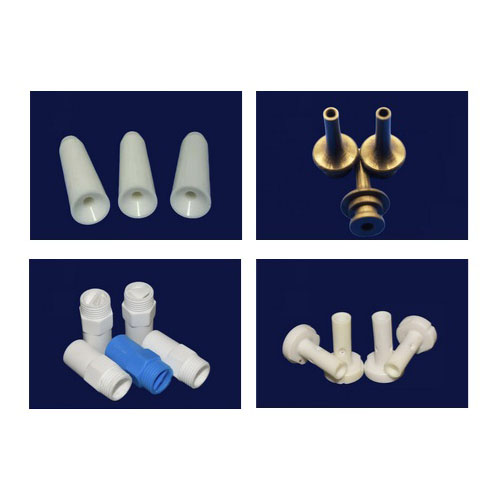

Sprey hassasiyeti için seramik nozulların CNC işlenmesi

Seramik malzemelerin yüksek sertliği ve kırılganlığı sorununu çözmek için, proses rotalarını optimize ederek, özel fikstürler kullanarak ve elmas bazlı kesici takımlar kullanarak uzun ince delikler, mikro delik dizileri, konik delikler ve karmaşık nozul geometrilerinin güvenilir bir şekilde işlenmesini sağlıyoruz.

Ekipman ve takımlar:

1. Makineler ve rijitlik: Küçük çaplı, uzun çap-uzunluk oranına sahip delikler ve mikro deliklerin işlenmesinde eksenel stabilite ve tekrarlanabilir konumlandırma hassasiyeti sağlamak için yüksek rijitlikli CNC torna tezgahları, beş eksenli ve çok eksenli CNC işleme merkezleri, özel iç delik işleme makineleri, hassas taşlama makineleri ve ultra hassas iş milleri ile donatılmıştır.
2. Aletler ve sarf malzemeleri: Elmas kaplı mikro torna aletleri, elmas uçlu frezeler, elmas iç delik taşlama kafaları ve elmas taşlama tekerleklerinin yanı sıra ultra ince aşındırıcılar ve parlatma sarf malzemeleri kullanarak, farklı seramik malzemeler için alet geometrisini ve kesme/taşlama parametrelerini optimize ederek ufalanma ve çatlama risklerini azaltıyoruz.
3. Yardımcı sistemler: Yüksek hassasiyetli miller, titreşim bastırma sistemleri, sıcaklık kontrollü fikstürler, ultra yüksek basınçlı soğutma ve partikül filtreleme üniteleri ile çevrimiçi ölçüm ve otomatik yükleme/boşaltma sistemleri, verimliliği ve tutarlılığı artırmak için kullanılır.

Seramik nozulların CNC işlenmesi için ana işleme yöntemleri:

1. Hassas delme ve delme: İlk deliklerin ve net çapların oluşturulması, eksenel referansların belirlenmesi ve eş eksenliliğin kontrol edilmesi için kullanılır.
2. İç delik taşlama ve honlama: Elmas taşlama, honlama ve ultra ince taşlama işlemleri ile sıkı çap toleransları ve düşük iç yüzey pürüzlülüğü elde edilir, böylece akışkan akışının düzgünlüğü ve püskürtme performansı iyileştirilir.
3. Lazer ve ultrasonik destekli mikro işleme: Lazer işleme veya ultrasonik titreşim desteği, kesme kuvveti dağılımını iyileştirmek, çatlak yayılmasını azaltmak ve ulaşılması zor mikro özellikleri işlemek için kullanılabilir.
4. EDM ve mikro işleme kesme: Karmaşık iç geometrilerin, mikro yarıkların ve konumlandırma özelliklerinin yerel olarak şekillendirilmesi ve kesilmesi için.
5. Parlatma ve kimyasal mekanik parlatma (CMP): Sürtünmeyi azaltmak, parçacık sıkışmasını önlemek ve püskürtme stabilitesini optimize etmek için nozul deliklerine ve iç deliklere ayna kalitesinde yüzeyler uygulayın.

Soğutma, talaş tahliyesi ve sabitleme:

1. Soğutma stratejileri: Termal deformasyonu ve boyutsal sapmayı önlemek için, sıcaklık kontrollü fikstürler veya soğutma sıvısı sirkülasyon sistemleri ile birlikte kontrollü soğutma ve yüksek filtreli yağlayıcılar kullanın.
2. Talaş tahliyesi ve temizleme: Takım yolları ve talaş tahliye kanallarını optimize edin ve püskürtme tutarlılığını etkileyebilecek parçacıkların iç deliklere gömülmesini önlemek için ultrasonik ve yüksek basınçlı temizleme, ultrasonik titreşimli talaş giderme ve vakumlu temizleme işlemlerini kullanın.
3. Sabitleme çözümleri: İşleme sırasında uzun ince deliklerin ve ince cidarlı yapıların stabilitesini sağlamak ve deformasyonunu önlemek için özel iç mandreller, eşmerkezli konumlandırma sabitlemeleri, çok noktalı destekler ve elastik sıkıştırma tasarımları kullanın.

Seramik nozulların CNC işlenmesi için işlenebilir malzemeler ve tipik uygulamalar:

1. İşlenebilir malzemeler: Alümina (Al2O3), silikon nitrür (Si3N4), silikon karbür (SiC), zirkonyum (ZrO2), kaplamalı seramikler ve fonksiyonel kompozit seramikler.
2. Tipik uygulamalar: Hassas püskürtme ve atomizasyon nozulları, yakıt ve enjeksiyon sistemi nozulları, iplik çekme başlıkları ve nozul başlıkları, mürekkep püskürtmeli baskı bileşenleri, soğutma ve yağlama nozulları, kimyasal püskürtme ekipmanı nozulları ve yüksek sıcaklık, aşındırıcı ortamlar için özel nozul tertibatları.

İşleme hassasiyeti ve yüzey kalitesi:

1. Boyutsal toleranslar: Adım adım kaba işleme ve ince işleme ile çevrimiçi ölçümün birleştirilmesi sayesinde, delik toleransları mikron düzeyinde kontrol edilebilir (malzeme ve delik boyutuna bağlı olarak); eş eksenlilik ve konumsal toleranslar gerektiği gibi sıkı bir şekilde kontrol edilebilir.
2. İç delik pürüzlülüğü: Taşlama, honlama ve CMP’nin kombinasyonu ile iç yüzeyler, parçacık yapışmasını azaltmak ve akışkan dinamiği davranışını iyileştirmek için düşük Ra değerlerine ulaşabilir.
3. Kusur kontrolü: Kesme parametrelerini optimize edin, aşamalı gerilim giderme uygulayın ve çatlakları, ufalanmayı ve iç kalıntıları en aza indirmek için gerekli mikroskobik veya tahribatsız testleri (CT gibi) uygulayın.
