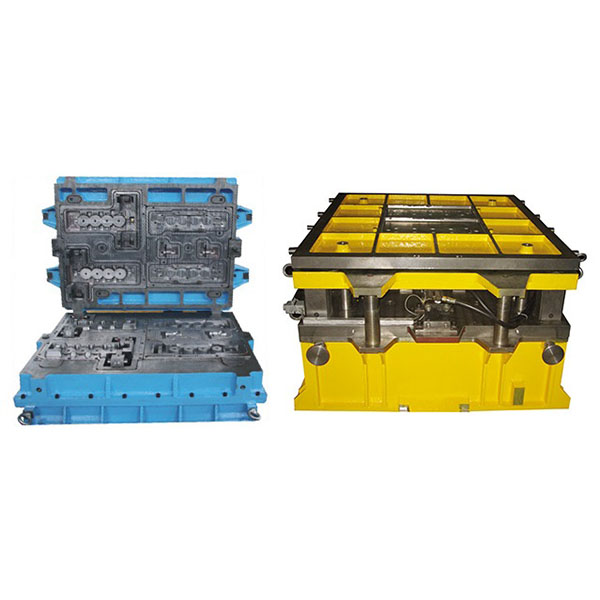

yüksek hassasiyetli soğuk kutu çekirdek kutusu döküm kalıbı

Bu döküm kalıbı soğuk kutu işlemini kullanır: önceden karıştırılmış kumu kalıba enjekte ederek ve gaz veya katalizörle sertleştirerek, kararlı boyutlara, pürüzsüz yüzeylere ve yüksek geometrik doğruluğa sahip kum çekirdekleri hızlı bir şekilde üretebilir ve seri üretimin tutarlılık ve değiştirilebilirlik gereksinimlerini karşılayabilir.

ana özellikleri ve avantajları:

1. yüksek hassasiyet: kalıp işleme hassasiyeti ve proses kontrolü, kum çekirdeklerinin boyutsal tutarlılığını ve eşleşme hassasiyetini garanti eder, döküm yeniden işleme ve sonraki işlemeyi azaltır.
2. Yüksek üretim verimliliği: Soğuk kutu işlemi hızlı bir şekilde kürleşir, bu da onu orta ve büyük ölçekli sürekli üretim için uygun hale getirir, döngü süresinden tasarruf sağlar ve birim maliyetleri düşürür.
3. karmaşık yapılar için uygun: ince cidarlı, derin oyuklu, karmaşık kanallı ve çok oyuklu kum çekirdeklerin oluşturulmasını destekler ve karmaşık dökümlerin iç oyuk tasarım gereksinimlerini karşılar.
4. İyi yüzey kalitesi: Oluşturulan kum çekirdekleri pürüzsüz yüzeylere sahiptir, bu da dökümlerin iç yüzey kalitesine ve boyutsal kontrolüne fayda sağlar ve döküm sonrası temizlik işlerini azaltır.
5. güçlü tekrarlanabilirlik: uzun hizmet ömrü olan stabil kalıp yapısı ve malzemeler, uzun süreli tekrarlanan üretim sırasında ürün tutarlılığını sağlar.
6. kolay değiştirme ve bakım: modüler tasarım, kısmi değiştirme ve onarımı kolaylaştırarak arıza süresini azaltır.

kalıp malzemeleri ve üretim süreci:

Soğuk kutu çekirdek kutusu döküm kalıbı, genellikle kalıp boşluğunu üretmek için yüksek kaliteli alüminyum alaşımları, mühendislik plastikleri veya düşük karbonlu çelik kullanır; malzeme seçimi, üretim hacmi ve hizmet ömrü gereksinimlerine göre yapılır; kritik alanlar, aşınma direncini artırmak için yüzey nitrürleme veya sertleştirme işlemine tabi tutulabilir. Üretim süreçleri arasında 3D tasarım ve CAE doğrulama, CNC işleme (frezeleme, delme, EDM vb.), montaj ayarı ve deneme üretimi kalibrasyonu bulunur. Kalıp toleransları, geçme boşlukları ve havalandırma kanalları, şekillendirme kalitesini sağlamak için hassas bir şekilde tasarlanmalıdır.

Tipik uygulamalar:

Soğuk kutu çekirdek kutusu döküm kalıbı, otomotiv motor blokları, şanzıman muhafazaları, pompa gövdeleri, valf gövdeleri, türbin muhafazaları, hidrolik bileşenler ve yüksek hassasiyetli kum çekirdekleri gerektiren büyük inşaat makineleri ve madencilik ekipmanları için karmaşık dökümlerin iç boşluk şekillendirilmesinde yaygın olarak kullanılır.
