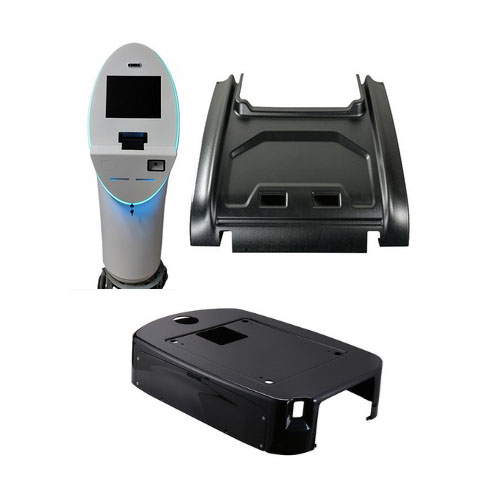

ağır parçalar için özel vakumla şekillendirilmiş makine muhafazaları

Vakumla şekillendirilmiş kalıpları ve şekillendirme parametrelerini özelleştirerek, mukavemet, ısı dağılımı, montaj ve görünüm gereksinimlerini dengelerken ekipman konturlarına yakından uyan, yüksek uyumlu hassas muhafazalar elde edilebilir. Endüstriyel ekipman, enstrümantasyon, otomasyon ekipmanı ve üretim hattı kabinleri için uygundur.

Uygulanabilir malzemeler ve özellikler

1. Yaygın malzemeler: mühendislik plastikleri veya ABS, HIPS, PET, PVC, PC, PP vb. gibi yüksek mukavemetli termoplastik levhalar; darbe direnci, alev geciktirme, sıcaklık direnci veya elektrik yalıtım gereksinimlerine göre malzemeleri seçin.
2. Levha kalınlığı: yaygın kalınlık aralığı 0,8 mm ila 6 mm veya daha kalındır ve mukavemet, sertlik ve şekillendirme gereksinimlerine göre özelleştirilebilir.
3. Yüzey işlemleri: koruma ve marka tanımlama ihtiyaçlarını karşılamak için parlak, mat, dokulu yüzeyler, boyama, serigrafi ve film laminasyonu destekler.
4. İşlevsel formülasyonlar: güvenlik ve çalışma ortamı gereksinimlerini karşılamak için alev geciktirme, antistatik ve UV direnci gibi isteğe bağlı malzeme özellikleri.

Vakumla şekillendirilmiş makine muhafazaları için önemli şekillendirme süreci noktaları

1. Isıtma ve yumuşatma: eşit plastikleştirme ve doğru detay reprodüksiyonu sağlamak için malzeme türüne ve kalınlığına göre tek tip ısıtma profilleri ayarlayın.
2. Vakumla şekillendirme ve basınçla şekillendirme: Şekillendirme doğruluğunu artırmak ve filmin incelmesi veya kırışmasını önlemek için vakum emme veya kombine vakum-basınç işlemi kullanın.
3. Kalıp tasarımı: Kalıplama tutarlılığını ve detayların yeniden üretilmesini sağlamak için, alüminyum veya çelik kalıplar, muhafaza yapısının karmaşıklığına göre soğutma kanalları, yerleştirme pimleri ve havalandırma yuvaları ile tasarlanmalıdır.
4. Kesme ve ikincil işleme: Montaj arayüzlerini ve bağlantı gereksinimlerini karşılamak için şekillendirme işleminden sonra CNC kesme, delme, kılavuz çekme, sıcak bükme veya sıcak katlama işlemleri gerçekleştirin.
5. Montaj uyumu: metal tabanlar, elektronik bileşenler veya diğer parçalarla entegrasyonu kolaylaştırmak için vida delikleri, geçme özellikleri, kılavuzlar ve kablo kanalları ayırın.

Yapı ve tasarım önerileri

1. Duvar kalınlığı ve nervürler: Duvar kalınlığını makul bir şekilde dağıtın ve sertlik ve titreşim direncini artırmak için sertleştirici nervürler veya takviyeler ekleyin, gerilme yoğunlaşması ve deformasyonu önleyin.
2. Isı dağılımı ve havalandırma: Isı üreten bileşenlere sahip ekipmanlar için havalandırma delikleri, ısı dağılım ızgaraları veya soğutucu montaj konumları tasarlayarak istikrarlı çalışmayı sağlayın.
3. Açıklıklar ve arayüz düzeni: Ergonomik ve kablolama gereksinimlerine göre kapıları, inceleme pencerelerini, arayüz kesiklerini ve sızdırmazlık konumlarını optimize edin, koruma ve bakım kolaylığı arasında denge sağlayın.
4. Modüler tasarım: Bakım, değiştirme ve standartlaştırılmış üretimi kolaylaştırmak için muhafazayı segmentlere veya modüllere bölün.
5. Yüzey ve tanımlama: marka tanımlamasını ve çalışma kılavuzunu kolaylaştırmak için isim levhalarının, rozetlerin, düğmelerin ve görüntüleme pencerelerinin konumlandırılmasını ve sabitlenmesini dikkate alın.

Avantajlar ve özellikler

1. Düşük maliyetli kalıplama ve hızlı prototip oluşturma: Enjeksiyon kalıplı parçalara kıyasla, vakumla şekillendirilmiş kalıplar daha düşük yatırım gerektirir ve numuneler ve küçük partiler için daha kısa teslim sürelerine sahiptir, hızlı doğrulama ve yineleme için uygundur.
2. Yüksek özelleştirme: ekipmanın şekli, rengi ve işlevsel gereksinimlerine göre kolayca kişiselleştirilebilir.
3. Hafiflik ve işlenebilirlik: malzemeler hafiftir ve işlenmesi (kesme, delme, yapıştırma) kolaydır, bu da yerinde montaj ve bakımı kolaylaştırır.
4. İyi yüzey kalitesi: dayanıklılık ve estetik gereksinimlerini karşılamak için pürüzsüz veya dokulu yüzeyler elde edilebilir.
5. Diğer malzemelerle uyumluluk: karmaşık işlevsel ihtiyaçları karşılamak için hibrit montajlar için metal çerçeveler, contalar ve ısı yayma bileşenleri ile entegre edilebilir.

Vakumla şekillendirilmiş makine muhafazaları için tipik uygulama senaryoları

1. Endüstriyel otomasyon ekipmanları: kontrol kutusu muhafazaları, panel kapakları, sensör muhafazaları vb.
2. Enstrümantasyon ve test ekipmanları: taşınabilir enstrüman muhafazaları, test ekipmanı panelleri ve inceleme pencereleri.
3. Tıbbi cihazlar: temassız muhafazalar, ekipman panelleri ve koruyucu kapaklar (tıbbi standartlara göre malzemeler seçin).
4. Gıda ve paketleme makineleri: makine gövdesi kapakları, kılavuz ray kapakları ve koruyucular.
5. Tüketici ve ticari ekipman: kiosklar, teşhir ekipmanları ve self servis makine muhafazaları.
