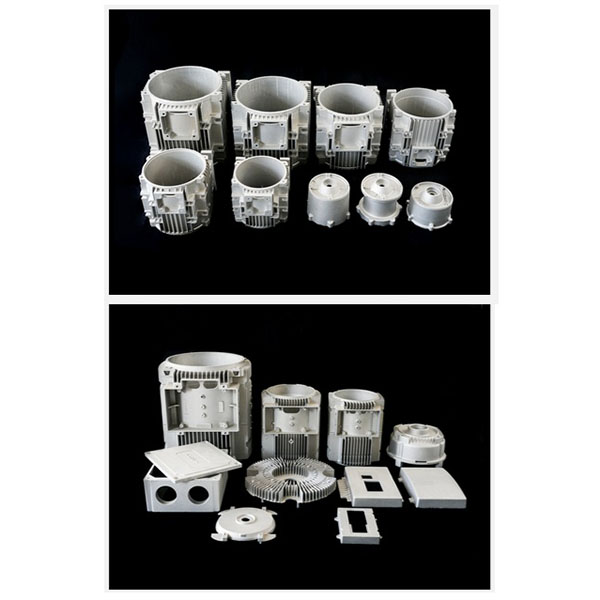

Hassas soğutma ve havalandırma delikleri bulunan döküm motor muhafazası

Döküm motor muhafazaları, iyi bir yapısal mukavemet, ısı yayma performansı ve boyutsal kararlılığa sahiptir. Uygun giriş, havalandırma ve son işlem operasyonları ile uzun vadeli güvenilir motor çalışması gereksinimlerini karşılayabilirler ve motor imalatı, yeni enerji, ev aletleri ve endüstriyel iletim ekipmanlarında yaygın olarak kullanılırlar.

Malzemeler ve yüzey işlemleri:

1. Yaygın malzemeler: Genellikle ADC12 ve A380 gibi alüminyum alaşımları veya müşteri tarafından belirtilen hafif alaşım malzemeleri kullanılır ve alaşım sınıfı, gerekli uygulama mukavemeti ve termal performansa göre seçilir.
2. Yüzey işlemleri: Çalışma ortamına bağlı olarak, görünümü iyileştirmek ve korozyon direncini ve yalıtım özelliklerini artırmak için kumlama, parlatma, eloksal, toz kaplama veya özel korozyon önleyici kaplamalar sağlanabilir.
3. Hassas işleme ve delme: Motor yatakları, flanşlar ve uç kapakları için uyum doğruluğunu sağlamak üzere kritik eşleşme yüzeylerinde hassas delme veya frezeleme gerçekleştirilir.

Yapı ve tasarımın önemli noktaları:

1. Boşluk ve soğutma kanalı tasarımı: Boşluk geometrisini ve duvar kalınlığı dağılımını optimize edin ve gerektiğinde ısı yayılımı verimliliğini artırmak ve termal deformasyonu azaltmak için iç soğutma nervürleri veya sertleştirme nervürleri tasarlayın.
2. Kalıp giriş ve havalandırma düzeni: Hava sıkışması, büzülme ve soğuk kapanma riskini azaltmak için kalıp girişlerini, kanalları ve havalandırma oluklarını uygun şekilde düzenleyin, böylece döküm yoğunluğu ve mekanik performansı garanti altına alın.
3. İşleme toleransları ve konumlandırma referans noktaları: Kritik montaj yüzeyleri için işleme toleransları ayırın ve sonraki montaj ve inceleme işlemlerini kolaylaştırmak için tasarımda konumlandırma referans noktalarını belirtin.
4. Yapısal güçlendirme ve ağırlık optimizasyonu: Mukavemet ve sertliği sağlarken, malzeme ve enerji maliyetlerini azaltarak, nervürler ekleyerek ve duvar kalınlığını optimize ederek hafif tasarım elde edin.

Döküm motor muhafazalarının üretim süreçleri:

1. Döküm proses kontrolü: Uygun doldurma hızları, tutma basıncı ve soğutma eğrileri kullanın ve verim ve boyutsal kararlılığı sağlamak için kalıp değiştirme döngülerini ve dökme parametrelerini optimize edin.
2. İşleme sonrası işlemler: Yüzey kalitesini ve montaj uyumunu sağlamak için çapak alma, temizleme, ısıl işlem (gerekirse), yüzey işlemleri ve hassas işlemeyi dahil edin.
3. Montaj denetimi: Eşleşen yüzeyler, montaj delikleri ve konumlandırma özellikleri üzerinde montaj testleri gerçekleştirin ve gerekirse yeniden işleme veya ikincil işleme uygulayın.

Döküm motor muhafazalarının tipik uygulama alanları:

1. Çeşitli motor muhafazaları (tahrik motorları, pompa motorları, fan motorları vb.).
2. Yeni enerji ve elektrikli araçlar için motor muhafazaları.
3. Ev aletleri motorları ve küçük endüstriyel motorlar için muhafazalar.
4. İyi ısı dağılımı, yapısal mukavemet ve boyutsal doğruluk gerektiren işlevsel gövde parçaları.

Döküm motor muhafazaları iyi yapısal mukavemet, ısı dağılımı performansı ve boyutsal kararlılığa sahiptir. Uygun geçit, havalandırma ve son işlem operasyonları ile uzun vadeli güvenilir motor çalışması gereksinimlerini karşılayabilirler ve motor imalatı, yeni enerji, ev aletleri ve endüstriyel iletim ekipmanlarında yaygın olarak kullanılırlar.
