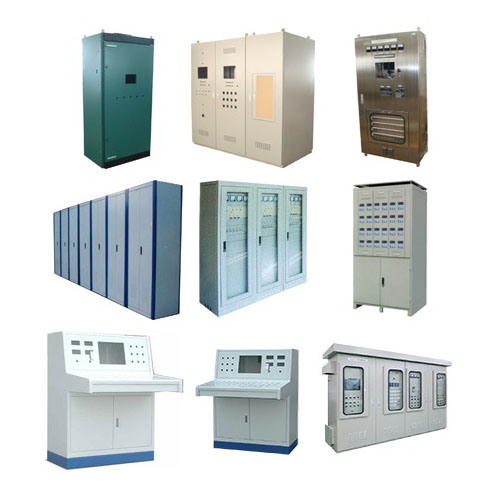

paneller için elektrik kabini sac imalatı

Bitmiş elektrik kabini sac metal ürünleri, sağlam yapı, iyi sızdırmazlık ve koruma performansı, kolay kablolama ve kablo yönlendirme, ısı dağılımı ve elektromanyetik ekranlama avantajları ile öne çıkar. Endüstriyel elektrik kontrolü, güç dağıtım sistemleri, bina otomasyonu, iletişim baz istasyonları ve açık ve kapalı güç dağıtım tesislerinde yaygın olarak kullanılırlar.

Üretim süreçleri ve ekipmanları:

1. Lazer kesim, plazma kesim ve zımba pres: dış kabin profillerini kesmek, açıklıklar, havalandırma delikleri ve montaj deliği konumları oluşturmak için kullanılır.
2. CNC bükme (CNC, Pres Freni): kabin flanşlarını, kenarlarını ve montaj braketlerini oluşturmak için kullanılır, montaj uyumu ve yapısal mukavemeti sağlar.
3. Damgalama ve şekillendirme: standart parçaların ve takviye parçalarının verimli seri üretimi için kullanılır.
4. Kaynak ve birleştirme: nokta kaynağı, TIG kaynağı, ark kaynağı ve cıvatalı veya perçinli bağlantılar, kabin montajı ve iç destek sabitlemesi için kullanılır.
5. Yüzey işleme hatları ve otomatik montaj: verimliliği ve tutarlılığı artırmak için toz boya fırınları, ön işlem hatları ve otomatik sabitleme/montaj istasyonları.

Yapısal tasarım hususları ve işlevsellik:

1. Koruma ve sızdırmazlık: Toz ve su koruması sağlamak ve dış mekan veya iç mekan kullanım ortamlarına uymak için IP derecelendirme gereksinimlerine göre sızdırmazlık olukları, contalar ve pedler tasarlayın.
2. Kablolama ve topraklama: kablo giriş/çıkış konumları, topraklama terminalleri ve kablo kanalları ayırın ve yerinde kablolama ve bakımı kolaylaştırmak için yönlendirmeyi optimize edin.
3. Isı dağılımı ve havalandırma: İç ekipman için istikrarlı çalışma sıcaklıkları sağlamak üzere havalandırma deliklerini, fan konumlarını ve ısı emici montaj yüzeylerini makul şekilde tasarlayın.
4. Mukavemet ve deformasyon direnci: Uygun bükülme yarıçapları, sertleştirme nervürleri ve iç destek yapıları ile rijitliği artırın ve titreşim etkilerini azaltın.
5. Güvenlik ve standartlara uygunluk: Tasarımda topraklama, izolasyon, iletken açıklığı ve ilgili elektrik standartları ve sertifikasyon gereklilikleri (ör. CE, UL vb.) dikkate alınır.

Yüzey işlemleri ve son işlemler:

1. Yüzey işleme seçenekleri: toz boya, boyama, sıcak daldırma galvanizleme, elektrokaplama, eloksal (alüminyum için), fosfatlama vb.
2. Yüzeyler ve renkler: RAL renk tablosuna veya müşteri örneklerine göre renk ve doku açısından özelleştirilebilir.
3. Çapak alma ve pah kırma: montaj güvenliğini ve tutarlı görünümü sağlamak için kesme ve delme işlemlerinden sonra çapak alma ve pah kırma işlemleri gerçekleştirilir.
4. İkincil işleme: delme ve kılavuz çekme, frezeleme, insert montajı, menteşe ve kilit montajı ve iç raylar ve braketlerin montajı.

Uygulama alanları:

1. Endüstriyel güç dağıtım kutuları ve kontrol kabinleri, güç dağıtım odası ekipmanları.
2. Bina otomasyonu ve akıllı bina kontrol kabinleri.
3. İletişim baz istasyonu ve ekipman odası güç dağıtım kabinleri, UPS ve pil kabinleri.
4. Trafik sinyali ve raylı ulaşım kontrol kutuları, dış mekan güç kaynağı kabinleri.
5. Özel endüstri ekipman dolapları ve özel elektronik cihaz muhafazaları.
