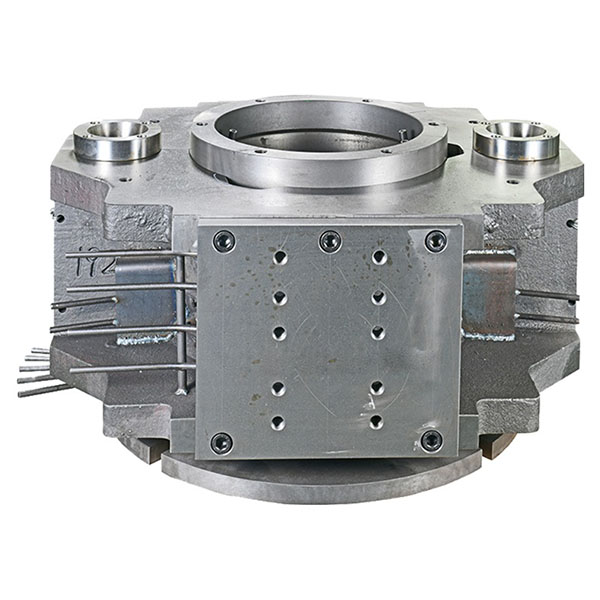

karmaşık metal montajlar için yerçekimi kalıplama kalıpları

Yerçekimi döküm kalıpları, yerçekimi döküm işlemi için özel olarak tasarlanmış ve üretilmiştir. Alüminyum, bakır, magnezyum ve çinko gibi alaşımların küçük-orta ölçekli ve seri üretimine uygundur.

Yerçekimi kalıplama dökümünün temel özellikleri:

1. Yüksek boyutsal kararlılık: Hassas işleme ve ısıl işlem süreçleri sayesinde, kalıplar tekrarlanan dökümler sırasında sabit boşluk boyutlarını ve geometrik doğruluğu korur, bu da tekrarlanabilir üretimi kolaylaştırır.
2. Mükemmel ısı iletimi ve soğutma kontrolü: Kalıp malzemesi ve soğutma tasarımı, homojen bir katılaşmayı mümkün kılarak, büzülme boşlukları, çukurlar ve iç gerilime bağlı kusurların riskini azaltır.
3. Aşınma ve korozyon direnci: Yüzeyler, kalıp ömrünü uzatmak ve bakım sıklığını azaltmak için nitrürleme, karbonlama veya aşınmaya dayanıklı kaplamalarla işlenir.
4. Tasarımla bakım kolaylığı: Kalıp yapıları, aşınma parçalarının (çekirdekler, burçlar ve geçit tertibatları gibi) kolayca değiştirilebilmesi için tasarlanmıştır, bu da arıza süresini azaltır ve işletme maliyetlerini kontrol eder.
5. Esneklik ve değiştirilebilirlik: Küçük boşluk değişiklikleri, çekirdek ayarlamaları ve soğuk yolluk/sistem optimizasyonu için destek, döküm deneme sonuçlarına dayalı hızlı yineleme sağlar.

Kalıp yapısı ve malzeme seçimi:

1. Yaygın malzemeler: Yüksek mukavemetli kalıp çelikleri, önceden şekillendirilmiş ısıya dayanıklı dökme demir veya özel alaşımlı çelikler, üretim hacmi, alaşım türü ve proses gereksinimlerine göre seçilir.
2. Yapısal tasarım: Makul ayırma yüzeyleri, döküm kanalları ve yükseltici sistemleri, havalandırma ve taşma kanalı tasarımı, kalıp takviye nervürleri ve yerleştirme pimleri ile birleştirilerek, düzgün doldurma ve güvenilir kalıp kapatma sağlanır.
3. Soğutma sistemi: Su veya yağ soğutma devresi düzenleri, boşluk şekli ve katılaşma ihtiyaçlarına göre optimize edilir ve yerel hızlı soğutma veya yalıtım kontrolünü destekler.

Kalıp üretim süreçleri:

1. Hassas işleme: Kalıp boşluklarının ve yerleştirme yüzeylerinin yüksek doğruluğunu sağlamak için CNC frezeleme, tel EDM, kıvılcım erozyonu (EDM) ve hassas taşlama süreçleri kullanılır.
2. Isıl işlem ve tavlama: İç gerilmeleri gidermek ve yorulma mukavemetini artırmak için uygun ısıl işlem uygulanır, böylece kalıbın uzun vadeli stabilitesi sağlanır.
3. Yüzey işlemleri: Çalışma koşullarına bağlı olarak, yapışma, aşınma ve korozyon direncini artırmak için nitrürleme, sert krom kaplama veya seramik/termal püskürtme yüzey güçlendirme işlemleri seçilir.

Tipik uygulama senaryoları:

Yerçekimi kalıplama kalıpları, otomotiv parçaları, pompa ve valf gövdeleri, aydınlatma ısı emicileri, yapısal braketler, alet muhafazaları ve çeşitli orta-büyük metal bileşenlerin seri üretimi için yaygın olarak kullanılır ve boyutsal tutarlılık ve yüzey kalitesi açısından yüksek gereksinimleri olan ürünler için uygundur.
