enjeksiyon kalıbı

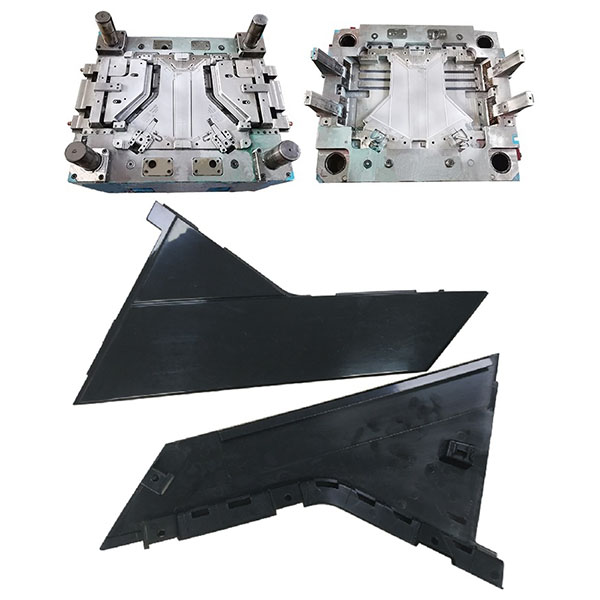

Otomotiv dış trim panelleri için enjeksiyon kalıbı

Otomotiv dış trim panellerinin sol ve sağ tarafları için enjeksiyon kalıbı, sol-sağ parça tutarlılığını ve montaj uyum hassasiyetini vurgular, aynı zamanda yüzey kalitesini, doku tutarlılığını ve montaj boşluğu gereksinimlerini karşılar, böylece OEM’lerin ve Tier-1 tedarikçilerin yüksek hacimli üretim ihtiyaçları için uygundur.

Açıklama

Sol ve sağ otomotiv dış trim panelleri için enjeksiyon kalıbı, aynı kalıp tasarımında veya eşleştirilmiş kalıplarda sol ve sağ otomotiv dış trim panellerini verimli ve uyumlu setler halinde üretmek için kullanılır. Bu paneller arasında kapı trim panelleri, bagaj kapağı trim panelleri, çamurluk trim parçaları, yan etekler ve diğer görünüm ve yapısal bileşenler bulunur.

Tipik uygulamalar:

  1. Otomotiv kapı trim panelleri, iç/dış birleştirme parçaları ve trim şeritleri.
  2. Ön/arka çamurluk kaplaması, bagaj bölmesi kapağı kaplaması ve bagaj kapağı kaplama panelleri.
  3. Tampon yerel kaplama parçaları, yan etekler, eşik kaplama panelleri ve diğer dış dekoratif parçalar.
  4. Sol-sağ eşleştirme ve yüksek yüzey kalitesi gerektiren plastik görünüm ve yapısal parçalar.

Enjeksiyon kalıplama süreci ve üretim akışı:

  1. Deneme kalıbı aşaması: doldurma ve büzülmeyi doğrulamak için ilk deneme kalıplama işlemi gerçekleştirilir ve giriş, enjeksiyon parametreleri ve kalıp sıcaklığı ayarlanır.
  2. Süreç stabilizasyonu: sol ve sağ parçalar arasında tutarlılık sağlamak için enjeksiyon hızı, tutma basıncı profili, soğutma süresi ve kalıp sıcaklığı kontrol stratejisini belirleyin ve kilitleyin.
  3. Seri üretim ve izleme: SPC ve çevrimiçi denetim kullanarak kritik boyutları ve görünüm verimini izleyin ve istikrarlı bir çıktı sağlamak için parametreleri zamanında ayarlayın.
  4. İşleme sonrası ve montaj öncesi denetim: kesme, kaynak, ek parça montajı veya yüzey işlemi gerçekleştirin, ardından montaj doğrulama ve işlevsel testler yapın.

Kalite kontrol ve doğrulama:

  1. Boyutsal ve uyum denetimleri: Kaliper, profil projektörleri veya CMM kullanarak kritik boyutları ve montaj referans yüzeylerini örnek kontrol edin.
  2. Görünüm denetimi: yüzey kusurları, renk farkı, akış izleri ve doku tutarlılığını kontrol edin.
  3. Fiziksel özellikler ve hava koşullarına dayanıklılık testleri: Gerektiğinde mekanik performans, termal döngü, hava koşullarına dayanıklılık ve UV direnci testleri gerçekleştirin.
  4. Montaj doğrulama: Gerçek montajda herhangi bir engel olmadığından emin olmak için boşlukları ve uyumu doğrulamak üzere araç içi arayüz montajı gerçekleştirin.
