seri üretim için çok boşluklu enjeksiyon kalıbı çözümleri

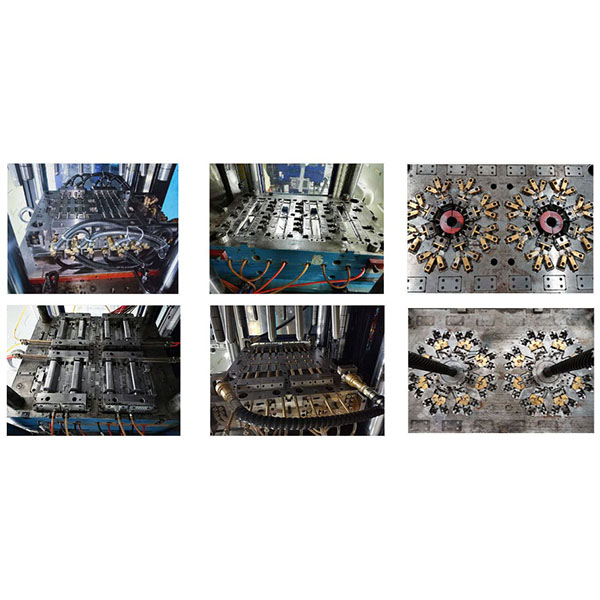

Çok boşluklu enjeksiyon kalıbı, aynı kalıp içinde birden fazla boşluğun düzenlendiği ve böylece tek bir sıkıştırma ve enjeksiyon döngüsünde birden fazla bitmiş parça aynı anda üretilebilen bir kalıp türüdür.

Tipik uygulama senaryoları:

1. Tüketici elektroniği muhafazaları, küçük konektörler ve büyük hacimli tedarik gerektiren bağlantı elemanları.
2. Otomotiv iç mekan küçük parçaları, klipsler ve toplu olarak üretilen ek parçalar.
3. Ev ve günlük kullanım plastik aksesuarları (askılar, tokalar ve dekoratif parçalar gibi).
4. Tek kullanımlık tıbbi cihaz parçaları veya küçük sterilize edilebilir aksesuarlar (malzeme ve sertifika gereksinimlerine bağlı olarak).
5. Kısa döngü sürelerine sahip küçük ambalaj ve tüketici ürünleri parçaları.

Ana formlar:

1. Birden fazla özdeş boşluk: her boşluk aynı şekil ve boyuttadır, tek bir parça tipinin seri üretimi için uygundur.
2. Aile kalıbı: aynı kalıp içindeki farklı boşluklar, setler veya eşleşen bileşenlerin üretimi için uygun olan birden fazla farklı parça üretir.
3. Yığın kalıp: üst ve alt veya çoklu boşluk katmanlarını istifleyerek daha yüksek boşluk sayısı elde edilir, bu da yerden tasarruf sağlar ve verimi artırır.
4. Sıcak yolluklu çok boşluklu kalıp: malzemeyi eşit olarak beslemek için sıcak yolluk sistemi kullanır, atıkları azaltır ve doldurma dengesini iyileştirir.

Tasarım noktaları ve mühendislik hususları:

1. Kanal ve giriş dengesi: Soğuk veya sıcak kanal düzenlerini makul bir şekilde tasarlayın ve boşluklar arasında tutarlı doldurma sağlamak için gerektiğinde valf girişleri veya dengeli dağıtım kullanın.
2. Dengeli soğutma devreleri: sıcaklık farklarından kaynaklanan çarpılma veya boyut farklılıklarını önlemek için her boşluk için eşdeğer soğutma yolları sağlayın.
3. Boşluk tutarlılığı kontrolü: Boşluklar arasında boyutsal tutarlılık ve yüzey kalitesini sağlamak için hassas işleme ve sıkı tolerans kontrolü kullanın.
4. Kalıp sertliği ve yapısı: Kalıp tabanı, çekirdekler ve boşluk düzeni, deformasyonu ve çapaklanmayı önlemek için sıkıştırma sırasında eşit kuvvet dağılımını sağlamalıdır.
5. Enjeksiyon makinesi eşleştirme: Enjeksiyon hacmi, sıkıştırma kuvveti ve makine performansının, eşzamanlı boşluk sayısı için enjeksiyon ve tutma gereksinimlerini karşıladığını doğrulayın.
6. Havalandırma ve çıkarma tasarımı: Görünümü bozmadan parçanın tamamen çıkarılmasını sağlamak için havalandırma oluklarını, ejektör pimlerini ve çıkarma mekanizmalarını uygun şekilde düzenleyin.
7. Bakım ve servis kolaylığı: Uzun vadeli bakım maliyetlerini azaltmak için değiştirilebilir çekirdekler, sıcak yolluk bakımı için erişim ve temizlenmesi kolay yapılar tasarlayın.

Çok boşluklu enjeksiyon kalıplarının avantajları:

1. Üretim kapasitesini önemli ölçüde artırın ve parça başına birim maliyeti azaltın (özellikle kısa döngü sürelerine sahip küçük parçalar için).
2. Üretim hatları için sürekli tedarik kapasitesini artırarak kalıp değiştirme sıklığını ve duruş süresini azaltır.
3. Kararlı proses koşulları altında daha tutarlı ürün kalitesi elde eder.

Çok boşluklu enjeksiyon kalıplarının sınırlamaları ve riskleri:

1. Yüksek kalıp üretim maliyeti, karmaşık yapı ve uzun geliştirme ve deneme kalıplama döngüleri.
2. Kavite tutarlılığını korumada artan zorluk, daha sıkı proses kontrolü ve kalıp akış analizi desteği gerektirir.
3. Enjeksiyon makinesi kapasitesi için daha yüksek gereksinimler ve tek bir arıza çok sayıda parçayı etkileyebilir.
