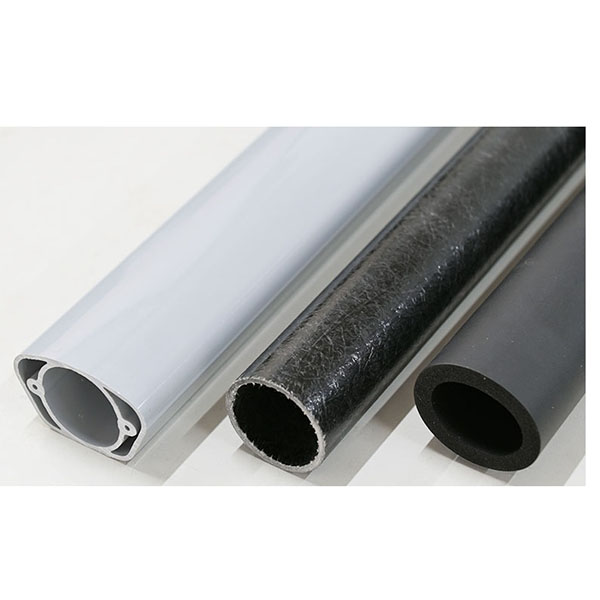

ekstrüzyon ve enjeksiyon kalıplama ile üretilen plastik borular

Ekstrüzyon işlemiyle sürekli, tek tip boru profilleri oluşturulur ve gerektiğinde enjeksiyon kalıplama ile birleştirilerek uç kapakları, bağlantı parçaları veya özel yapılar oluşturulur. Bu yaklaşım, mukavemet, boyutsal doğruluk, yüzey kalitesi ve işlevsel bağlantılar gibi gereksinimleri aynı anda karşılayabilir ve sıvı ve gaz iletimi, tıbbi kateterler, elektronik kablo demeti kılıfları, endüstriyel borular ve tüketici hortumları gibi alanlarda yaygın olarak kullanılır.

İşlem ilkeleri ve iş akışı:

1. Ekstrüzyon şekillendirme: Plastik peletler/masterbatch eritilir ve ekstrüde edilir, bir kalıp aracılığıyla şekillendirilir ve katılaşmak üzere soğutulur, böylece sürekli boru üretilir. Ekstrüzyon işlemi, kalıp tasarımı ve çekme/çekiş hızı aracılığıyla çap ve duvar kalınlığı tutarlılığını kontrol eder.
2. Enjeksiyon kalıplama: Entegre bağlantı parçaları, uç kapakları veya özel yapılar gerektiren ürünler için, boru kesildikten veya çevrimiçi olarak konumlandırıldıktan sonra, ek yapılar kalıplanır ve enjeksiyon kalıplama ile boruya birleştirilir veya montajı tamamlamak için sıkıştırma/ısı füzyonu gibi ikincil işlemler kullanılır.
3. Kombine üretim: Ekstrüzyon ve enjeksiyon kalıplama çevrimiçi veya çevrimdışı olarak birbirine bağlanabilir; çevrimiçi entegrasyon ara adımları azaltır, otomasyonu artırır ve montaj doğruluğunu sağlar.

Tasarım hususları:

1. Çap ve duvar kalınlığı oranı: Sıvı basıncı ve esneklik gereksinimlerine göre uygun duvar kalınlığını tasarlarken, büzülme ve düzensiz soğutma nedeniyle oluşan toleransları da dikkate alın.
2. Bağlantılar ve entegre yapılar: Enjeksiyon kalıplı uç özellikleri, sızdırmazlık ve gerilme direncini sağlamak için boru ile yapıştırma ve/veya mekanik kilitleme tasarımlarını dikkate almalıdır.
3. Kalıp ve kalıp tasarımı: Ekstrüzyon kalıpları, soğutma bölümleri ve enjeksiyon kalıpları, çarpılma, katmanlar arası delaminasyon ve kaynak hatlarını azaltmak için birlikte optimize edilmelidir.
4. Toleranslar ve test noktaları: Kritik boyutları ve izin verilen toleransları tanımlayın ve seri üretim denetimini kolaylaştırmak için denetim noktaları ayırın.

Ekstrüzyon ve enjeksiyon kalıplama ile üretilen plastik boruların uygulama alanları:

1. Tıbbi cihazlar: infüzyon boruları, kateter kılıfları ve tıbbi cihaz bağlantı boruları (ilgili biyouyumluluk ve temiz üretim gerekliliklerine uymalıdır).
2. Otomotiv ve ulaşım: yakıt hatları, soğutucu hatları, vakum hatları ve kablo demeti koruyucu kılıfları.
3. Endüstriyel ve kimya: basınçlı hava boruları, sıvı transfer boruları, pnömatik borular ve kimyasal madde transferi.
4. Tüketici ve ev: bahçe hortumları, cihaz su besleme hortumları ve hava hortumları.
