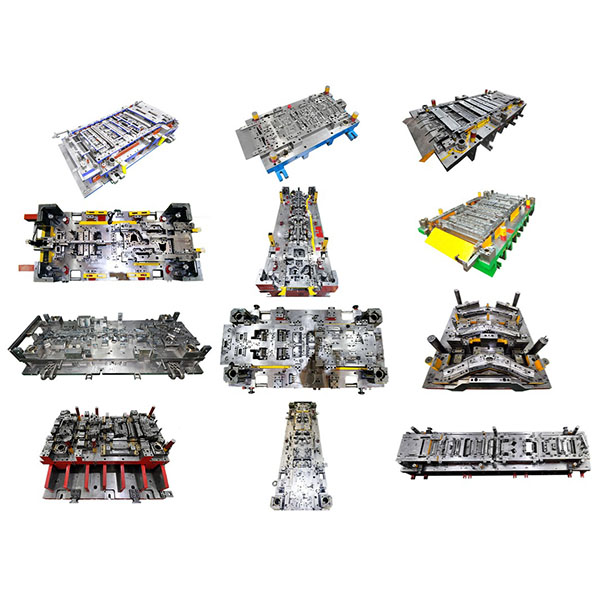

metal muhafazalar ve klipsler için aşamalı damgalama kalıbı

Aşamalı kalıp işlemi, yüksek hızlı, sürekli seri üretim için uygundur ve tek bir kalıp seti ve tek bir besleme hattında karmaşık, çok işlemli ince sac parçaları verimli bir şekilde üretebilir. Aşamalı kalıplar genellikle küçük muhafazalar, kontak parçaları, yaylı klipsler, elektronik koruma kapakları ve yüksek taktik hızları ve sabit boyutlar gerektiren diğer parçaların üretiminde kullanılır.

Aşamalı kalıpların temel özellikleri:

1. Yüksek hız ve yüksek kapasite: Sürekli bobin besleme ve paralel istasyon çalışması, orta ve büyük hacimli üretime uygun çok kısa döngü süreleri ve istikrarlı çıktı sağlar.
2. Yüksek derecede proses entegrasyonu: Şerit üzerinde birden fazla işlem sırayla gerçekleştirilir, bu da işlemler arası elleçlemeyi ve manuel müdahaleyi azaltır, verimi artırır ve işçilik maliyetlerini düşürür.
3. İyi tutarlılık ve değiştirilebilirlik: Hassas kalıp tasarımı ve güvenilir konumlandırma, tutarlı parça boyutları ve geometrisi sağlar, bu da sonraki montaj ve değiştirilebilirliği kolaylaştırır.
4. Açık maliyet avantajları: Düşük birim üretim maliyeti ve yüksek malzeme kullanımı; uzun kalıp çalışması boyunca amortisman, seri üretim için birim başına üretim maliyetini daha da düşürür.
5. Kompakt yapı: Transfer kalıplara kıyasla, aşamalı kalıplar genellikle daha kompakttır ve daha az yer kaplar, yüksek hızlı presler ve otomatik üretim hatları için uygundur.

Aşamalı kalıplar için uygun parçalar ve uygulama senaryoları:

1. Otomotiv parçaları: konektörler, tutucular, klipsler, elektronik bileşen kalkanları vb.
2. Elektronik ve elektrikli aletler: pil kontak şeritleri, terminal konektörleri, sensör muhafazaları, küçük muhafazalar vb.
3. Ev aletleri ve tüketim ürünleri: dekoratif parçalar, bağlantı elemanları, kapı menteşe bileşenleri, panel braketleri vb.
4. Donanım ve endüstriyel parçalar: küçük flanşlar, contalar, bağlantı plakaları ve diğer çok istasyonlu şekillendirilmiş ince sac parçalar.
5. Uygun senaryolar: döngü süresi, boyutsal tutarlılık ve maliyete duyarlı sürekli üretim ortamları.

Malzeme ve yüzey işleme önerileri:

1. Yaygın malzemeler: soğuk haddelenmiş çelik, paslanmaz çelik, bakır ve bakır alaşımları, alüminyum alaşımları ve diğer soğuk şekillendirilebilir sac metaller. Malzeme kalitesi ve kalınlığı, kalıp tasarımı, çizim oranları ve damgalama işlemiyle uyumlu olmalıdır.
2. Yüzey işlemleri: Elektrokaplama, kimyasal kaplama, boyama, e-kaplama ve eloksal (alüminyum için) gibi son işlemler uygulanabilir; korozyon direnci, iletkenlik ve görünüm gereksinimlerine göre işlem seçin.
3. Tasarım uyumu: Damgalama kalitesini veya montaj performansını etkilememek için malzeme ve yüzey işlemlerini seçmeden önce parçanın şekillendirilebilirliğini ve sonraki işlemlerle uyumluluğunu değerlendirin.

Kalıp tasarımı ve imalatında önemli noktalar:

1. İstasyon düzeni ve şerit yerleştirme: Malzeme kullanımını ve çalışma sırasını optimize etmek için istasyonları düzenleyin, çekme oranlarını ve şerit geometrisini kontrol ederek kusurları azaltın.
2. Konumlandırma ve kılavuzlama doğruluğu: İstasyonlar arasında senkronize konumlandırma ve işleme doğruluğunu sağlamak için hassas kılavuz direkleri, burçlar ve konumlandırma özellikleri kullanın.
3. Kesici kenar ve açıklık tasarımı: Takım ömrünü uzatmak ve kesme kalitesini artırmak için malzeme ve kalınlığa göre uygun kesme açıklıkları ve kesici kenar yarıçapları ayarlayın.
4. Yağlama ve hurda işleme: Malzemenin yapışmasını, çizilmesini ve sıkışmasını önlemek için etkili yağlama şemaları ve hurda/çıkarma yolları tasarlayın, böylece kesintisiz çalışma sağlayın.
5. Deneme ve ayarlama: Kalıp denemesi sırasında, ilk parça doğrulaması ve döngü ayarlaması yapın; çıktıyı stabilize etmek için istasyon sırasını, tamponlama ve şerit çıkarma mekanizmalarını gerektiği gibi ayarlayın.

Proses kontrolü ve kalite güvencesi:

1. İlk ürün doğrulaması: Deneme sonrasında, kalıp ve süreç parametrelerini doğrulamak için ilk ürünlerin boyut, görünüm ve işlevsellik denetimini gerçekleştirin.
2. Çevrimiçi izleme: Anormallikleri hızlı bir şekilde tespit etmek ve kusur oranlarını azaltmak için damgalama parametresi izleme, otomatik sayma ve kritik boyutların örnekleme denetimini uygulayın.
3. Bakım: Kesici kenar aşınmasını, kılavuz geçmelerini ve yağlama durumunu düzenli olarak kontrol edin; sarf malzemelerini plana göre değiştirin ve kalıp kullanım ömrünü kaydedin.
4. İzlenebilirlik: Sorunların izlenmesini ve sürekli iyileştirmeyi kolaylaştırmak için parti ve inceleme kayıtları oluşturun.
