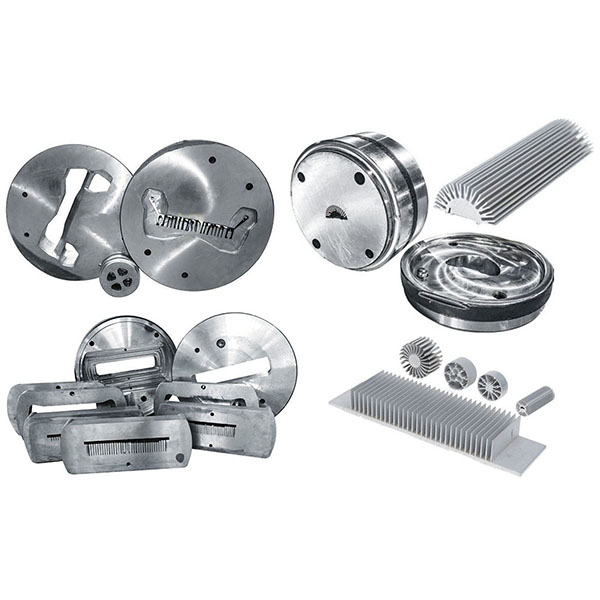

Isıl parçalar tedariki için radyatör profili ekstrüzyon kalıbı

Radyatör profili ekstrüzyon kalıbı, yüksek kapasiteli ekstrüzyon ortamlarında hassas boyutlara, pürüzsüz yüzeylere ve mükemmel ısı iletkenliğine sahip radyatör profillerini istikrarlı bir şekilde üretebilir, bu da sonraki aşamadaki işleme ve montaj ayarlama maliyetlerini önemli ölçüde azaltır.

Teknik özellikler:

1. Uygulanabilir malzemeler: alüminyum (6061, 6063, 6005 vb. gibi yaygın alaşımlar) ve alüminyum içeren kompozit malzemeler.
2. Kalıp malzemesi ve işleme: genellikle aşınma direncini ve yapışma önleme performansını iyileştirmek için ısıl işlem ve yüzey güçlendirme (örneğin nitrürleme, kaplama veya bilyeli çekiçleme) uygulanan kritik çalışma yüzeylerine sahip takım çeliği kalıp gövdeleri.
3. Üretim modu: otomatik veya yarı otomatik ekstrüzyon üretim hatları için uygun, germe, soğutma, çekme ve kesme işlemleriyle birleştirilmiş sürekli ekstrüzyon şekillendirme.
4. Doğruluk ve toleranslar: profil karmaşıklığına ve alüminyum alaşım özelliklerine bağlı olarak kesit boyut kontrolünde ve uyum toleranslarında yüksek tekrarlanabilirlik elde edilebilir; belirli toleranslar çizimlere ve proses koşullarına göre teyit edilecektir.
5. Hizmet ömrü ve bakım: kalıp ömrü, alüminyum alaşımının sürtünme özellikleri, üretim hacmi ve bakımdan etkilenir; doğru çalışma, temizlik ve düzenli bakım, hizmet ömrünü uzatmaya ve istikrarlı üretimi sağlamaya yardımcı olur.

Ana özellikler:

1. Optimize edilmiş akış kanalları ve boşluklar: durgunluğu ve iç gerilimleri azaltmak, kanatçık eğriliği ve gözeneklilik riskini düşürmek için alüminyum eriyik/katı hal akışı ve soğutma özellikleri için özel olarak tasarlanmıştır.
2. Hassas kesit kontrolü: Yüksek hassasiyetli kalıp dudakları ve boşluk işleme, kanat aralığı, kalınlık ve toplam yüksekliğin geometrik doğruluğunu garanti ederek ısı transferi tutarlılığını ve montaj uyumunu iyileştirir.
3. Yüksek aşınma direnci ve yapışma önleme: kritik temas yüzeyleri, alüminyum yapışmasını, yüzey pürüzlülüğünü ve erken aşınmayı etkili bir şekilde azaltmak için yüzey güçlendirme işlemlerinden geçirilir, böylece arıza süresi azalır.
4. Modüler tasarım ve bakım kolaylığı: kanatçıkların, nervürlerin ve diğer aşınmaya maruz kalan parçaların hızlı onarımı ve bölüm modifikasyonu veya yükseltmeleri için ekleme tipi, segmentli veya değiştirilebilir modül tasarımlarını destekler.
5. Hassas işleme ve entegrasyon: CNC ve EDM gibi yüksek hassasiyetli süreçler kullanılarak üretilir ve ekstrüzyon, çekiş ve soğutma sistemleriyle sorunsuz bir arayüz sağlamak için sıkı montaj ve hizalama iş akışlarıyla birleştirilir.
6. Kapasite ve ısı dağılımının dikkate alınması: kalıp tasarımı, termal performans ve üretim istikrarını dengeler, soğutma kanalı düzenini optimize ederek üretim oranlarını artırır ve enerji tüketimini azaltır.

Uygulamalar:

1. Alüminyum radyatörler ve ısı eşanjörleri, HVAC radyatör çekirdekleri ve ısı eşanjörü kanatçıkları.
2. Radyatör profilleri, ısı emici çerçeveler ve termal raylar gibi elektronik ve güç ekipmanları için termal yönetim bileşenleri.
3. Su soğutmalı, yağ soğutmalı ve HVAC radyatör kanatçıkları ve kılavuz profilleri dahil olmak üzere otomotiv soğutma sistemi bileşenleri.
4. LED ve aydınlatma uygulamaları ile güç elektroniği termal yapıları için ısı yayma profilleri.
5. Radyatör profilleri için yüksek termal iletkenlik ve sıkı geometrik doğruluk gerektiren diğer üretim senaryoları.
