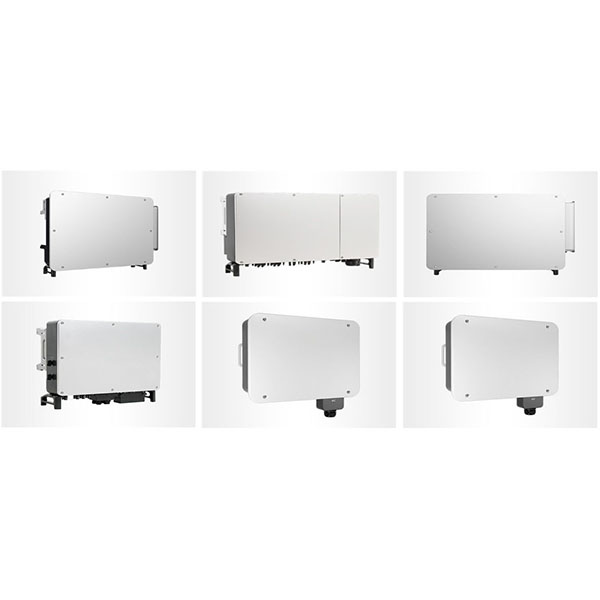

EMI korumalı ve havalandırmalı sac metal invertör muhafazası

Sac metal invertör muhafazaları, mukavemet, termal yönetim ve elektromanyetik uyumluluk (EMC) arasında denge sağlar ve müşterinin ekipman düzeni, kurulum yöntemi ve işlevsel gereksinimlerine göre havalandırma açıklıkları, topraklama noktaları, montaj braketleri ve kablo girişleri ile özelleştirilebilir. Endüstriyel invertörler, fotovoltaik invertörler, elektrikli araç şarj ekipmanları, kesintisiz güç kaynakları (UPS) ve ilgili alanlarda yaygın olarak kullanılırlar.

Sac metal invertör muhafazaları için tasarım ve işlevsel hususlar:

1. Termal tasarım: Havalandırma deliklerini, girdap kanallarını, fan montaj konumlarını ve ısı emici montaj noktalarını uygun şekilde düzenleyin; invertör güç yoğunluğunun termal yönetim ihtiyaçlarını karşılamak için doğal konveksiyon ve zorlamalı hava soğutma şemalarını destekleyin.
2. EMC ve ekranlama: Sürekli temas yüzeyleri, iletken kaplamalar veya iletken contalar kullanın; elektromanyetik paraziti (EMI) azaltmak ve EMC standart test gereksinimlerini karşılamak için topraklama terminalleri ve ekranlama bölmeleri ayırın.
3. Kablolama ve montaj açıklıkları: Anakart (PCB), kondansatörler, transformatörler ve terminal bloklarının konumlarına göre doğru kesikler ve vida delikleri ayırın; montaj tutarlılığını sağlamak için montajı kolay klipsler, ayırıcılar ve kablo kanalları sağlayın.
4. Yapısal mukavemet ve titreşim direnci: Titreşimli veya hareketli kullanım ortamlarına uyacak şekilde sertleştirme nervürleri, yük taşıyıcı destekler ve titreşim montaj noktaları tasarlayın, böylece güvenilirliği artırın ve iç bileşenleri koruyun.
5. Koruma ve sızdırmazlık: Toz geçirmezlik, su geçirmezlik ve endüstriyel ortam koruma gereksinimlerini karşılamak için gerekli IP derecesine göre sızdırmazlık olukları, lastik contalar ve drenaj delikleri tasarlayın.
6. Bakım kolaylığı: Yerinde bakım, fan değişimi ve bileşen yükseltmelerini kolaylaştırmak için çıkarılabilir yan paneller, hızlı açılan paneller veya modüler yapılar kullanın.

Üretim süreçleri ve yetenekleri:

1. Kesme ve delik açma: Yüksek hassasiyetli kontur kesme ve delik açma için lazer kesme, plazma kesme, delme ve CNC frezeleme kullanılır.
2. Bükme ve şekillendirme: CNC pres frenleri (Pres Freni), bükme açılarını ve konumlandırma doğruluğunu sağlamak için kutu bükme, flanş şekillendirme ve eşleşme kenarı işlemi gerçekleştirir.
3. Kaynak ve montaj: Nokta kaynağı, MIG, TIG kaynağı, cıvatalı bağlantılar ve perçinleme, kutu mukavemeti ve montaj hassasiyeti elde etmek için özel fikstürlerle birleştirilir.
4. Yüzey işleme: Kumlama, fosfatlama ön işlemi, toz boyama, boyama, elektroforez veya eloksal (alüminyum için) hava koşullarına dayanıklılığı ve görünüm tutarlılığını artırır.
5. Son işlem ve montaj: Delik frezeleme, diş açma, çapak alma, bükme sonrası yeniden şekillendirme ve işlevsel testler, aksesuar montajını ve komple set teslimatını destekler.

Uygulama alanları:

Endüstriyel invertörler, şebekeye bağlı ve şebekeden bağımsız fotovoltaik invertörler, elektrikli araçlar ve şarj ekipmanları, UPS güç kaynakları, rüzgar kontrolör muhafazaları, enerji depolama sistemleri ve çeşitli güç elektroniği cihazları için muhafazalar için uygundur.
