imalat için sac metal pres kalıpları

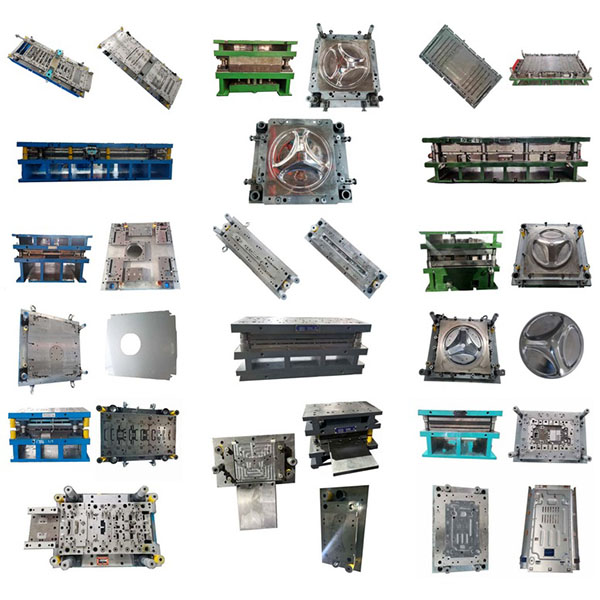

Sac metal damgalama kalıpları, pres makineleriyle birlikte kullanılarak yüksek verimli, seri üretim koşullarında parça şekillerini ve boyutlarını tutarlı bir şekilde yeniden üretir. Muhafazalar, braketler, paneller ve yapısal parçalar gibi sac metal bileşenlerin seri üretiminde yaygın olarak kullanılırlar.

Yapı ve malzemeler:

1. Boşluklar ve çekirdekler: Uzun hizmet ömrü ve sabit şekillendirme boyutları sağlamak için yüksek yüzey sertliği ve iyi aşınma direncine sahip, hassas işlenmiş ve ısıl işlem görmüş.
2. kalıp çerçevesi ve kalıp tabanı: montaj sertliği ve deformasyona karşı direnç sağlamak için yüksek mukavemetli alaşımlı çelik veya su verilmiş yapısal çelikten imal edilmiştir.
3. kılavuz sistemi: üst ve alt kalıplar arasında doğru konumlandırma ve tekrarlanabilirlik sağlamak için hassas kılavuz direkleri, kılavuz burçları veya makaralı kılavuz tertibatları.
4. yay elemanları, tamponlar ve malzeme itme mekanizmaları: parça yapısına göre yaylar, kaydırıcılar, sıyırıcı plakalar, hurda çıkarma ve diğer işlevsel bileşenlerle donatılmıştır.
5. yüzey işleme: kritik şekillendirme yüzeyleri, aşınma direncini ve yapışma önleme özelliklerini iyileştirmek için ayna parlatma veya nitrürleme veya nitrokarbürleme gibi yüzey işlemlerinden geçirilir.
6. yaygın malzemeler: h13, s136, 42crmo, skd11 gibi kalıp çelikleri; kalıp çerçeveleri genellikle q235 veya 45# çeliği kullanır.

ana işlevler ve işlem yetenekleri:

1. kesme: yüksek hassasiyetli kesim.
2. Bükme: Bükme açılarının ve bükme yarıçaplarının kontrolü.
3. derin çekme: kupa şekilli ve kutu şekilli bileşenler gibi derin çekme parçaların üretimi.
4. flanşlama, şekillendirme ve biçimlendirme: karmaşık üç boyutlu geometrilerin gerçekleştirilmesi.
5. aşamalı ve bileşik kalıp tasarımları: verimlilik ve tutarlılığı artırmak için tek geçişli kesme veya çok aşamalı sürekli işleme.
6. otomasyon uyumluluğu: besleyiciler, otomatik yükleme/boşaltma sistemleri, robotik taşıma ve diğer otomasyon ekipmanlarıyla uyumludur.

tipik uygulamalar:

1. otomotiv gövde ve şasi bileşenleri (kapı panelleri, braketler, iç döşeme).
2. ev aletleri muhafazaları ve yapısal parçalar (buzdolapları, çamaşır makineleri, klima panelleri).
3. elektronik ve telekomünikasyon ekipmanı muhafazaları, çerçeveleri ve destekleri.
4. endüstriyel ekipman ve donanım parçaları (elektrik kabini panelleri, konektörler, braketler).
5. hassas aletler ve tıbbi cihazlar için standart dışı sac metal parçalar.
