damgalı elektronik ekipman parçaları

hassas kullanım için damgalı elektronik ekipman parçaları

Damgalı elektronik ekipman parçaları, presler ve özel kalıplar kullanılarak sac metal veya şerit malzeme üzerinde kesme, delme, bükme, şekillendirme, damgalama/yeniden şekillendirme ve diğer işlemler gerçekleştirilerek üretilen işlevsel ve yapısal bileşenlerdir.

Açıklama
Damgalama, orta ve büyük hacimli üretim için uygundur ve boyut doğruluğu, montaj uyumu ve yüzey kalitesini garanti ederken verimli, istikrarlı ve düşük maliyetli üretim sağlar. Yaygın ürünler arasında muhafazalar, koruyucu kapaklar, topraklama plakaları, terminaller, ısı emiciler, montaj braketleri, raylar ve çeşitli bağlantı ve montaj bileşenleri bulunur.

Damgalı elektronik ekipman parçaları için malzeme ve işlem seçenekleri:

  1. Yaygın malzemeler: soğuk haddelenmiş çelik, galvanizli çelik, paslanmaz çelik (ör. 304, 301), bakır ve bakır alaşımları, pirinç, alüminyum ve alüminyum alaşımları (ör. 5052) ve kalay veya nikel kaplı şerit malzemeler. Malzemeler, elektrik iletkenliği, termal iletkenlik, korozyon direnci ve kaynaklanabilirlik gereksinimlerine göre seçilebilir.
  2. İşlem türleri: kesme, delme, bükme, şekillendirme, kesme, çekme, kombine damgalama ve bükme işlemleri, aşamalı/bileşik damgalama ve damgalama sonrası şekillendirme ve bükme.
  3. Yüzey işlemleri: kaplama (kalay, nikel, bakır), boyama, fosfatlama, oksidasyon, tavlama/düzeltme, pasivasyon, film kaplamalar veya pas önleme, iletken temas ve kaynak gereksinimlerini karşılamak için diğer korozyon önleyici ve iletken/oksidasyon önleyici işlemler.

Damgalı elektronik ekipman parçalarının temel performansı ve özellikleri:

  1. Hassasiyet ve tutarlılık: kalıplar ve proses kontrolleri, sıkı montaj ve işlevsel uyum gereksinimlerini karşılamak için parça boyutlarının tekrarlanabilirliğini ve geometrik doğruluğu sağlar.
  2. Elektriksel performans ve kontak güvenilirliği: kontak ve terminal parçaları için malzeme seçimi ve yüzey işlemleri, düşük kontak direnci ve uzun vadeli stabilite sağlar.
  3. Isı yönetimi ve ısı dağılımı: malzeme ve yapısal tasarım, ısı dağılım verimliliğini artırmak için ısı emicileri ve termal yolları optimize eder.
  4. Kaynaklanabilirlik ve monte edilebilirlik: tasarımlar, aşağı akış montaj süreçlerini kolaylaştırmak için kaynak, lehimleme, perçinleme veya vida montajına uygundur.
  5. Yüksek verimlilik ve düşük maliyet: yüksek hızlı sürekli damgalama için uygundur; kalıp yatırımı, seri üretimde birim maliyetleri önemli ölçüde azaltabilir.
  6. Özelleştirilebilirlik: boyutlar, toleranslar, malzeme yüzey işlemleri, elastik kontak tasarımları ve titreşim güçlendirme önlemleri için özelleştirilmiş çözümler sunulabilir.

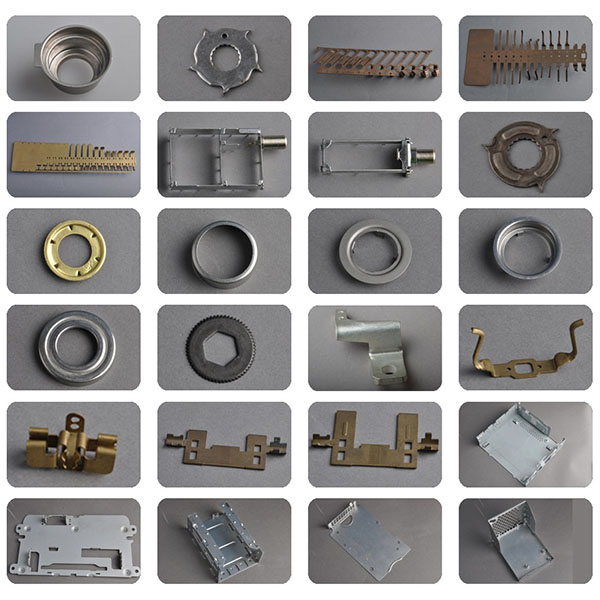

Tipik ürün örnekleri:

  1. Koruma ve topraklama parçaları: elektronik koruma kapakları, EMI/RFI koruma plakaları, topraklama yaylı kontaklar.
  2. Bağlantı ve temas parçaları: terminaller, kablolama tırnakları, pim muhafazaları, temas yayları.
  3. Yapısal ve muhafaza parçaları: şasi panelleri, arka kapaklar, destek çerçeveleri, sabitleme klipsleri.
  4. Isı yayma ve termal yapılar: küçük ısı emiciler, ısı emici braketleri ve termal plakalar.
  5. Montaj ve sabitleme parçaları: raylar, klipsler, ayırıcılar ve perçinli bileşenler.
