tıbbi cihazlar için termoplastik enjeksiyon kalıplı parçalar

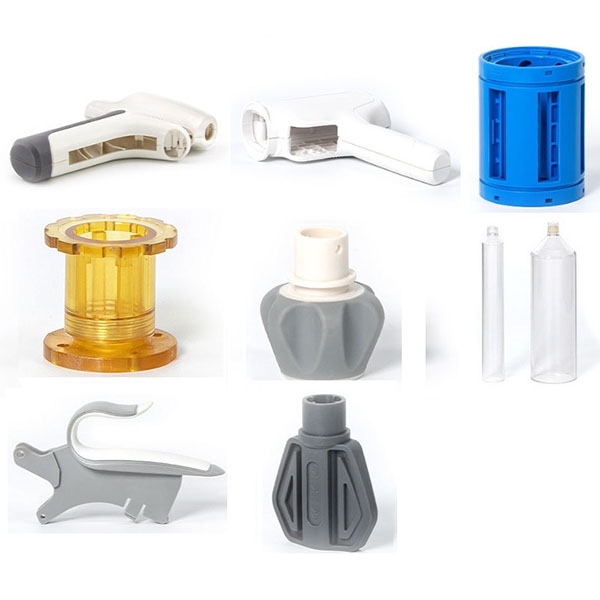

Tıbbi cihazlar için termoplastik enjeksiyon kalıplı parçalar, termoplastik mühendislik plastiklerinin enjeksiyon kalıplama ile şekillendirilmesiyle üretilen hassas bileşenlerdir ve tıbbi cihaz muhafazaları, yapısal parçalar, kılavuz parçalar, çıtçıtlar, konektörler, tek kullanımlık sarf malzemeleri ve yeniden kullanılabilir tıbbi tertibatlarda yaygın olarak kullanılırlar.

Tipik uygulamalar:

1. Tıbbi cihaz muhafazaları ve panelleri: monitörler, analizörler ve el cihazları için muhafazalar ve yapısal parçalar gibi.
2. Sıvı konektörleri ve valf gövdeleri: infüzyon, ilaç verme ve tüp bağlantıları için kullanılan arayüz parçaları ve valf yuvaları.
3. Tek kullanımlık veya yeniden kullanılabilir sarf malzemeleri: numune alma aksesuarları, reaktif rafları ve kateter sabitleme cihazları gibi (malzeme gereksinimlerine tabidir).
4. Dahili braketler ve konumlandırma parçaları: PCB’leri, sensörleri veya optik bileşenleri konumlandırmak için kullanılan plastik yuvalar ve destek yapıları.
5. Cerrahi aletlerin kritik olmayan yük taşıyıcı parçaları: tutamaklar, manşonlar, düğmeler ve çalıştırma mekanizmaları gibi (malzeme seçimi sterilizasyon ve kimyasal direnç gereksinimlerini karşılamalıdır).

Termoplastik enjeksiyon kalıplı parçaların yaygın malzemeleri ve özellikleri:

1. Tıbbi sınıf polipropilen (PP): iyi kimyasal stabilite, kimyasal direnç ve ısı ile yapıştırılabilir veya kaynaklanabilir.
2. Tıbbi sınıf polikarbonat (PC): darbeye dayanıklı ve yüksek şeffaflıkta, şeffaf pencereler ve yapısal parçalar için uygundur.
3. Tıbbi sınıf poliamid (PA, naylon): aşınmaya ve yorgunluğa dayanıklı, yük taşıma veya kayar geçme parçalar için uygundur (boyutlar üzerindeki nem emme etkilerine dikkat edin).
4. Tıbbi sınıf poliimid modifiye malzemeler ve POM (polioksimetilen): yüksek sertlik ve düşük sürtünme gerektiren parçalar için kullanılır.
5. Tıbbi sınıf PPSU, PEEK ve diğer yüksek kaliteli mühendislik plastikleri: yüksek sıcaklıkta sterilizasyona veya zorlu ortamlara maruz kalan yeniden kullanılabilir cihazlar için kullanılır.
6. Malzemeleri seçerken biyouyumluluk, sterilizasyon yöntemleri (otoklav, etilen oksit, gama ışınlaması vb.), kimyasal direnç ve mekanik özellikleri kapsamlı bir şekilde değerlendirin.

Tasarım noktaları ve mühendislik hususları:

1. Boyutsal toleranslar ve eşleşme yüzeyleri: kritik boyutları ve uyum toleranslarını tanımlayın ve gerekli durumlarda uyum sınıflarını ve yüzey pürüzlülüğünü belirtin.
2. İnce cidar ve akış tasarımı: Çarpılma, kısa atışlar veya yanmaya neden olan aşırı ince veya kalın alanları önlemek için cidar kalınlığını makul bir şekilde dağıtın.
3. Gerilim ve nervür düzeni: Gerilim yoğunluğunu azaltmak ve sertliği artırmak için nervürler, pahlar ve yuvarlatmalar kullanın.
4. Kalıptan çıkarma ve çıkarma tasarımı: Hassas özellikleri ve yüzeyleri korumak için çekme açıları, ejektör pimi konumları ve çıkarma sırasını dikkate alın.
5. Son işlem ve ikincil montaj konumları: Sonraki montajı kolaylaştırmak için saplama, sıcak perçinleme veya ultrasonik kaynak eklemek için konumlar ayırın.
6. Temizlenebilirlik ve sterilizasyon süreci adaptasyonu: Sterilize edilebilir parçalar için, malzemenin yüksek sıcaklık/ışınlamaya karşı direncini ve temizlenmesi kolay geometrileri dikkate alın.
7. Malzeme büzülmesi ve çarpılma telafisi: malzeme sınıfına göre kalıp boyut telafisini ayarlayın ve kalıp akış analizi ile doğrulayın.

Enjeksiyon kalıplama süreci ve üretim akışı:

1. Malzeme alımı ve kurutma: higroskopik malzemeleri (PA gibi) sıkı bir şekilde kurutun ve boyutsal kararlılığı sağlamak için partileri kaydedin.
2. Kalıp hazırlığı ve deneme kalıplama: deneme kalıplama yapın, giriş, tutma ve soğutma parametrelerini ayarlayın ve verim ve boyutsal tutarlılığı optimize edin.
3. Enjeksiyon kalıplama: Proses spesifikasyonlarına göre enjeksiyon hızını, tutma basıncını, kalıp sıcaklığını ve soğutma süresini kontrol edin.
4. Son işlem ve ikincil işleme: kesme, ultrasonik/ısı plakası kaynağı, perçinleme, montaj veya yüzey kaplama (izin veriliyorsa).
5. Temizlik ve sterilizasyon (uygulanabilirse): müşteri gereksinimlerine göre temizlik, kurutma ve ön paketleme sterilizasyonu gerçekleştirin.
6. Bitmiş ürün denetimi ve serbest bırakma: görünüm, işlevsellik, sızdırmazlık ve boyut denetimlerini gerçekleştirin ve denetim kayıtları ile parti izlenebilirlik bilgilerini oluşturun.
