Elektrikli alet gövdelerinin iki aşamalı enjeksiyon kalıplaması OEM

İki aşamalı enjeksiyon kalıplama işlemi, iki renkli bir görünüm veya işlevsel malzemelerin bir kombinasyonunu (örneğin, sert kabuk ve yumuşak dokunma noktalarının entegrasyonu) sağlayarak ürün hissini, kayma direncini, sızdırmazlığı ve montaj verimliliğini önemli ölçüde iyileştirir. Elektrikli matkaplar, testereler ve darbeli anahtarlar gibi el tipi elektrikli aletlerin muhafazaları ve tutma bileşenleri için yaygın olarak kullanılır.

İki aşamalı enjeksiyon kalıplama işleminin prensibi:

İki aşamalı enjeksiyon kalıplama, iki bağımsız enjeksiyon adımında (veya iki boşluklu paralel kalıp sistemi ile) aynı parçanın farklı alanlarına farklı malzemeler veya farklı renkli plastikler enjekte eder. İlk adımda, alt tabaka (genellikle yapısal olarak güçlü sert plastik) enjekte edilir ve kalıp içinde konumlandırılır; ardından kalıp, dönme, değiştirme veya aktarma mekanizmalarını kullanarak iş parçasını ikinci enjeksiyon için konumlandırır ve ikinci malzeme (yumuşak TPE/TPU gibi) enjekte edilerek üst kalıplama, kapsülleme veya yapıştırma gerçekleştirilir. Anahtar faktörler, iki enjeksiyonun konumlandırma doğruluğu, yapıştırma hattı/arayüz tasarımı ve malzemeler arasındaki uyumluluktur.

Kalıp ve ekipman gereksinimleri:

1. Kalıp yapısı: İki aşamalı enjeksiyon özelliği veya iki aşamalı enjeksiyon konumlandırma mekanizması (döner kalıp, doğrusal transfer kalıbı veya indeks kalıbı) sağlamalıdır; kalıp boşlukları, ayırma çizgileri ve transfer konumlandırması hassas olmalı ve tasarım kalıptan çıkarma, soğutma ve ikincil enjeksiyon kanallarını barındırmalıdır.
2. Gates ve runners: Gate tiplerini ve konumlarını makul bir şekilde seçin ve ikinci enjeksiyon için iyi akış ve tutarlı görünüm sağlamak için gerektiğinde sıcak runner sistemi kullanın.
3. Soğutma ve sıcaklık kontrolü: İki enjeksiyon arasında tutarlılık ve boyutsal kararlılık sağlamak için, soğutma devreleri hassas bir şekilde tasarlanmalı ve kararlı kalıp sıcaklık kontrol ekipmanı sağlanmalıdır.
4. Enjeksiyon kalıplama makinesi gereksinimleri: İki malzeme beslemeli veya iki renkli/iki aşamalı kontrol (veya iki bağlantılı makine) özellikli özel enjeksiyon kalıplama makineleri kullanın ve yüksek hassasiyetli kalıp transferi ve konumlandırma kontrolü sağlayın.

Proses akışı ve temel parametreler:

1. Kalıp hazırlığı ve ilk enjeksiyon: Boşluğu temizleyin, ilk malzemeyi enjekte edin ve enjeksiyon hızını, tutma basıncını ve soğutmayı kontrol ederek boyut ve yüzey kalitesini sağlayın.
2. Transfer ve konumlandırma: İkinci atış için enjekte edilen parçayı konumlandırmak için döner veya transfer mekanizmaları kullanın, konumlandırma doğruluğunu ve sıkıştırma kuvvetini sağlayın.
3. İkinci enjeksiyon: İkinci malzemeyi enjekte edin, erime sıcaklığını, enjeksiyon hızını ve tutma basıncını makul bir şekilde kontrol edin, böylece arayüzde alt tabaka ile iyi bir bağlanma ve tam kapsülleme oluşsun.
4. Soğutma ve kalıptan çıkarma: İç gerilmelerin neden olduğu çarpılma veya arayüz delaminasyonunu önlemek için malzeme özelliklerine göre soğutma süresini ayarlayın.
5. Son işlem ve inceleme: Çapakları alın, kesim yapın veya ikincil işlemler gerçekleştirin ve arayüz bağlanmasını, görünümü ve boyutları inceleyin.

Anahtar parametreler: enjeksiyon hızı, enjeksiyon basıncı, tutma süresi, kalıp sıcaklığı, erime sıcaklığı, transfer/konumlandırma doğruluğu ve soğutma süresi.

Avantajlar ve dikkate alınması gerekenler:

1. Avantajlar: Entegre görünüm ve işlevsel kombinasyon sağlar, montaj verimliliğini artırır, ikincil montaj maliyetlerini azaltır ve ergonomi ile tutuş konforunu artırır.
2. Dikkat edilmesi gerekenler: Malzeme uyumluluğu, arayüz tasarımı, transfer/konumlandırma doğruluğu ve kalıp soğutma, verimi önemli ölçüde etkiler; yüksek hacimli üretim için, sıcak yolluk sistemleri, kalıp yatırımı ve bakım maliyetleri arasındaki dengeler dikkate alınmalıdır.

İki aşamalı enjeksiyon kalıplamanın tipik uygulamaları:

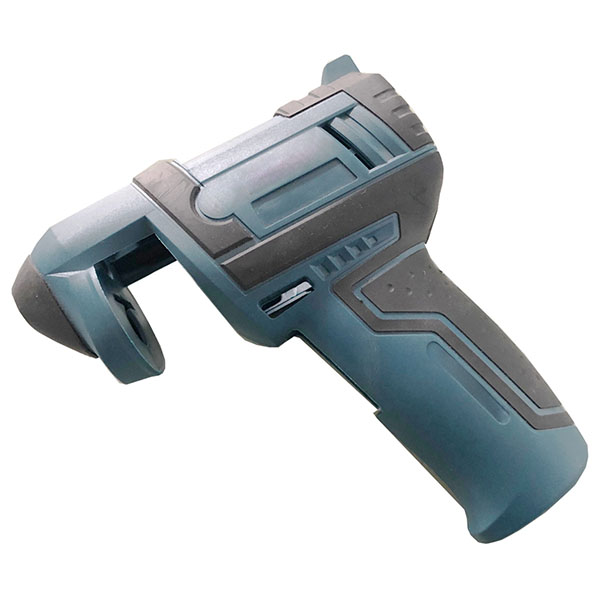

1. Elektrikli alet gövdeleri ve tutma yerleri: sert kabuklu yapılar ile yumuşak tutma yerleri veya yumuşak dokunma noktaları.
2. Anahtarlar ve düğmeler: sert yapılar ile yumuşak dokunuşlu kontrol alanlarının entegre kalıplaması.
3. Diğer el tipi cihazlar: hem dayanıklılık hem de rahat tutuş gerektiren muhafazalar.
