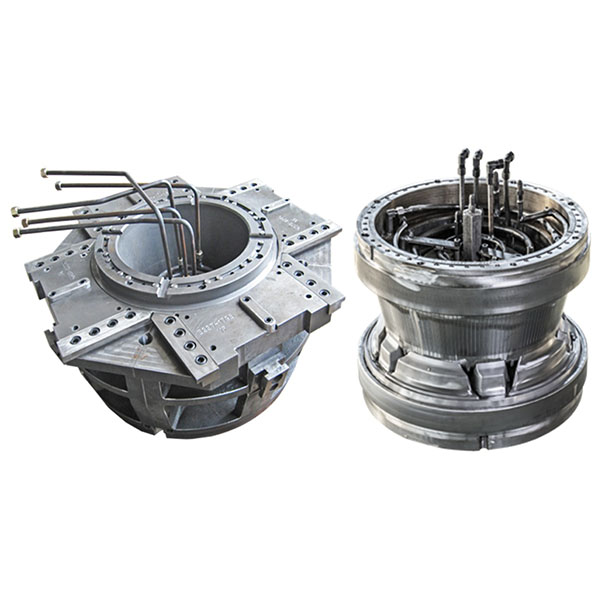

tekerlek göbeği diferansiyel basınçlı döküm kalıp takımları

Tekerlek göbeği diferansiyel basınçlı döküm kalıpları, hassas döküm kontrolü ve iyi tasarlanmış havalandırma ve vakum sistemleri ile birleştirildiğinde, yüksek yoğunluklu, kararlı boyutlara ve mükemmel yüzey kalitesine sahip tekerlek göbeği dökümleri üretebilir. Binek otomobiller, ticari araçlar ve inşaat araçları için tekerlek göbeklerinin yüksek hacimli üretimi için uygundur.

Yapı ve tasarımın önemli noktaları:

1. Boşluk ve ayırma yüzeyleri: Diferansiyel basınçlı doldurma sırasında pürüzsüz eriyik akışı ve temizlik kolaylığı sağlamak için tekerlek göbeğinin karmaşık geometrisine göre ayırma hattı konumlarını ve boşluk konturlarını optimize edin.
2. Kanal ve dökme kontrolü: Diferansiyel basınçlı döküm için özel alt dökme veya yan dökme sistemleri tasarlayın, eriyik yükselme hızını ve doldurma ritmini hassas bir şekilde kontrol etmek için valfler veya akış kontrol cihazları ile eşleştirin, gözeneklilik ve soğuk kapanma riskini azaltın.
3. Havalandırma ve vakum sistemi: Kritik konumlarda etkili havalandırma olukları ve vakum emme portları sağlayın ve bunları çevrimiçi vakum ekipmanıyla eşleştirerek hapsolmuş havayı azaltın ve parça yoğunluğunu artırın.
4. Soğutma sistemi: Kalıp sıcaklığının eşit olmasını sağlamak, katılaşma süresini kısaltmak ve termal gerilim farklılıklarını azaltmak için uygun soğutma kanalları ve yerel soğutma devreleri düzenleyin.
5. İşleme toleransları ve konumlandırma referans noktaları: Anahtar eşleşme yüzeyleri ve son işlem görmüş yüzler için işleme toleransları ayırın ve montaj ve son işlem doğruluğunu sağlamak için net sıkıştırma referans noktaları ve konumlandırma pimleri tasarlayın.
6. Çıkarma ve kalıptan çıkarma mekanizmaları: Döküm yüzeyine zarar vermeden istikrarlı kalıptan çıkarma sağlamak için göbek geometrisine uyarlanmış güvenilir çıkarma pimleri, kaydırıcılar veya ayırma mekanizmaları tasarlayın.

Üretim süreçleri:

1. Hassas işleme: Boşlukların ve çekirdeklerin yüksek doğruluğunu ve yüzey koşullarını sağlamak için CNC kaba ve ince işleme, tel EDM (WEDM), yavaş beslemeli tel kesme, dalgıç EDM, hassas şekillendirme EDM ve hassas taşlama işlemlerini kullanın.
2. Montaj ve ısıl işlem: Isıl işlem görmüş kalıp bileşenleri, kapatma doğruluğunu ve senkronize hareketi sağlamak için sıkı prosedürler izlenerek, uyum kontrolleri ve boşluk düzeltmeleri yapılarak monte edilmelidir.
3. Sızdırmazlık ve boru işleme: Diferansiyel basınç ve vakum sistemleri için yüksek kaliteli sızdırmazlık yüzeyleri ve bağlantı parçaları işleyin ve uzun vadeli istikrarlı çalışma gereksinimlerini karşılamak için basınca dayanıklı su ve hava hatları düzenleyin.
4. Yüzey bitirme: Kalıp çıkarma performansı ile nihai döküm yüzeyi gereksinimlerini dengelemek için boşluk yüzeylerinde gerekli parlatma veya doku işlemlerini gerçekleştirin.

Deneme kalıplama ve süreç doğrulama:

1. İlk ürün doğrulama: Diferansiyel basınç doldurma eğrilerini, vakum ve havalandırma etkinliğini, soğutma homojenliğini ve kalıptan çıkarma davranışını doğrulamak için deneme kalıplama yapın ve sıcaklık, basınç, yükselme hızı ve vakum seviyesi gibi temel parametreleri kaydedin.
2. Kusur analizi ve optimizasyon: Gözlemlenen kusurlar (gözeneklilik, büzülme, soğuk kapanma veya yerel çarpılma gibi) için, dökme eğrilerini, havalandırma düzenini veya soğutma stratejisini ayarlayın ve gerekirse kusurları ortadan kaldırmak için boşluğu değiştirin.
3. Süreç kilitleme: Deneme kalıplama başarıyla tamamlandıktan sonra, tekrarlanabilir seri üretim ve kalite kontrolünü kolaylaştırmak için eksiksiz bir süreç parametre belgesi (döküm eğrileri, vakum parametreleri, kalıp sıcaklığı, soğutma akış hızları vb.) oluşturun.

Tekerlek göbeği diferansiyel basınçlı döküm kalıplarının tipik uygulama alanları:

1. Binek otomobiller ve ticari araçlar için tekerlek göbeklerinin yüksek hacimli üretimi
2. İnşaat makineleri ve özel araçlar için tekerlek göbekleri ve bağlantı parçalarının imalatı
3. Yüksek yoğunluk, yüksek mukavemet ve mükemmel yüzey kalitesi gerektiren döküm tekerlek göbeği parçaları
