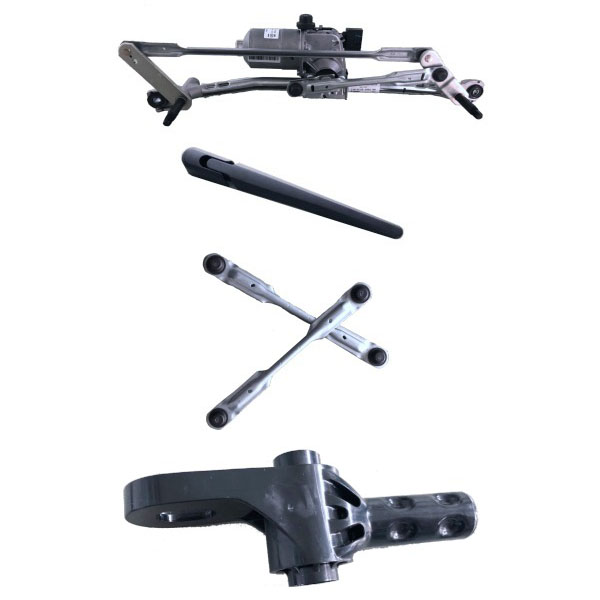

Otomotiv silecek sistemleri için enjeksiyon kalıplı ek parçalar

Enjeksiyon kalıplama, silecek bağlantı uçları, menteşe burçları, yatak muhafazaları, sabitleme klipsleri, uç kapakları, metal pimler ve silecek kollarına ve motorlara bağlanan çeşitli işlevsel bileşenler için uygundur. Ürünler, hava koşullarına dayanıklılık, korozyon direnci, boyutsal tutarlılık ve uzun vadeli güvenilirliği ön plana çıkararak otomotiv endüstrisinin sıkı performans ve dayanıklılık gereksinimlerini karşılar.

Uygulanabilir parça türleri:

1. Perçinli ekler ve metal manşonlar: sabitleme ve yüksek mukavemetli bağlantılar için metal ekler (bakır burçlar, paslanmaz çelik veya galvanizli çelik manşonlar gibi).
2. Rulmanlar ve burçlar: düşük sürtünmeli, aşınmaya dayanıklı plastik burçlar ve geçiş parçaları.
3. Klipsler ve hızlı takılan parçalar: silecek kolları ve bağlantıları için hızlı montaj klipsleri ve durdurucular.
4. Bağlantı uç kapakları ve uç kapakları: sızdırmazlık, su geçirmezlik ve yapısal mukavemet sağlayan uç bileşenleri.
5. İkincil üst kalıplı montajlar: Sızdırmazlığı artırmak veya gürültüyü azaltmak için yumuşak kaplamalar için TPE/TPU üst kalıplı parçalar.
6. Kompozit yapısal parçalar: metal-plastik entegre bileşenler (ekstra kalıplama) ve iki renkli/iki aşamalı kalıplı parçalar (2K, 2 aşamalı).

Kalıp ve tasarımın önemli noktaları:

1. Ek parça konumlandırma ve sıkıştırma: Kalıp, her kalıplama döngüsü sırasında ek parçanın konumunun sabit olmasını ve toleransların kontrol edilebilir olmasını sağlamak için hassas ek parça sıkıştırma konumları ve konumlandırma fikstürleri içermelidir.
2. Termal denge ve soğutma: Metal ek parçaların termal iletkenliğine göre soğutma devrelerini optimize ederek, çarpılma veya gerilmeye neden olabilecek yerel aşırı ısınma veya dengesiz soğutmayı önleyin.
3. Gating ve overmolding stratejisi: Metal-plastik arayüzünde iyi bir doldurma sağlamak için uygun gate konumları ve türleri (yan gate, pin gate veya alt gate/tünel gate) seçin; hurdayı azaltmak için gerektiğinde sıcak yolluk sistemleri kullanın.
4. Yüzey ve temas tasarımı: Çıkma direncini artırmak için ek parça-plastik temas yüzeylerinde itme özellikleri veya kilitleme çengelleri tasarlayın.
5. Havalandırma ve akış dengesi: Gaz sıkışması, yanma veya kısa atışları önlemek için havalandırma kanallarını ve akış yollarını optimize edin.
6. Kullanım kolaylığı: Kalıp tasarımı, insert değiştirme, kalıp bakımı ve çekirdek değiştirme kolaylığını dikkate almalıdır.

Enjeksiyon kalıplama işlemi ve üretim akışı:

1. Ek parça ön yükleme: Metal veya önceden imal edilmiş ek parçaları kalıba doğru bir şekilde yerleştirmek için otomatik besleme ve konumlandırma ekipmanı kullanın; küçük numune üretimlerinde manuel ek parça yerleştirme mümkündür, ancak tutarlı konumlandırma sağlanmalıdır.
2. Ek parça kalıplama (IMI): Entegre bir yapı oluşturmak için ek parça sabitlenmiş halde kalıba erimiş plastik enjekte edin; gerilimi azaltmak ve doldurma ve yapışma mukavemetini sağlamak için enjeksiyon hızını, sıkıştırma/tutma ve tutma süresini sıkı bir şekilde kontrol edin.
3. Üst kalıplama ve ikincil kaplama: TPE/TPU üst kalıplı parçalar için, yumuşak-sert kombinasyonlar elde etmek için ikincil kalıplama veya 2K enjeksiyon kullanın.
4. Isıl işlem ve soğutma: İç gerilimi ve deformasyonu azaltmak için soğutma süresini ve temperleme işlemlerini malzeme özelliklerine göre kontrol edin.
5. Son işlem ve ikincil işlemler: Çapak alma, ultrasonik temizleme, sıcak bükme, boyama, kaplama veya montaj ön işlemlerini (yapıştırıcı uygulama veya sabitleme gibi) dahil edin.
